長嶋先生

auriculeです。
前回質問の訂正です。

MIDI 4pin   → 74HC05 8pin →さらに抵抗を挟んで10,11pin
MIDI 5pin   → 74HC05 12pin
74HC05 9pin → CN1 25pin (AKI-8H)

ではなく、

MIDI 4pin   → 74HC05 14pin →さらに抵抗を挟んで12,11pin
MIDI 5pin   → 74HC05 10pin
74HC05 13pin → CN1 25pin (AKI-8H)

でした。
これで、先生の教えて下さった方法で翻訳できました。
ありがとうございました!

ちなみに参考にしている先生のURLは、

http://nagasm.org/ASL/original/index.html

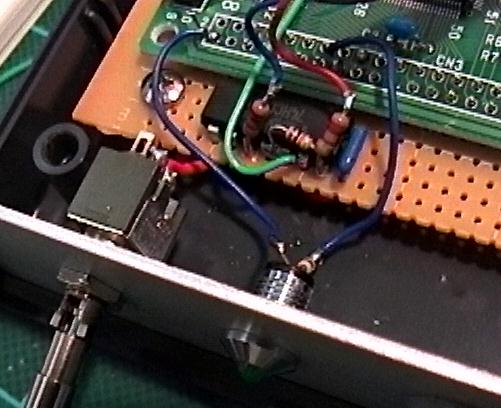

で、前回質問で使わせていただいた写真は、

http://nagasm.org/ASL/original/aki060.jpg

でした。。

MAX/MSP/Jitterでいろいろ遊んできて、センサと連動して
音楽を作りたいと思い、それから、
icube-xってブラックボックスを買うより、自分で調べたいと思って
やりはじめたのですが、かなり勉強になりますです。
ブラックボックスの迷路に面食らってますが。

さて、今回の質問です。

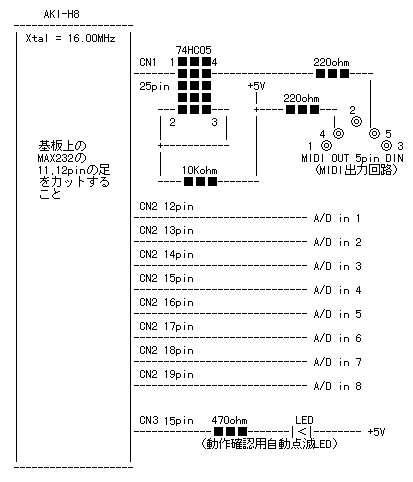

CN2から最終的にインターフェースへとつながる、8chの汎用A/D inですが、

(参照図面)http://nagasm.org/ASL/original/fig02.gif

4chだけボリュームスイッチに接続し、残りの4つは、
「将来的にいろいろなセンサの実験のためにリザーブしておく」
とありましたが、具体的に、どのようなセンサが付け替え可能
なのでしょうか。先生の作られたプログラムの範囲内にて可能という
ことでお聞きしたいのですが。例えば、cds光センサは可能なのでしょうか。
もしかして、
「いやいや、その前に、センサごとにプログラムは
書き換えねばならない。当たり前じゃ」
ってことでしょうか。。
お返事お待ち申し上げます。

auricule

-------------------------------------------------------------------

auriculeさん、長嶋です。

> MAX/MSP/Jitterでいろいろ遊んできて、センサと連動して
> 音楽を作りたいと思い、それから、
> icube-xってブラックボックスを買うより、自分で調べたいと思って
> やりはじめたのですが、かなり勉強になりますです。

I-cubeは世界中でMIDI回りを自作したくない人が
活用しています。(^_^;)
この5月にはNIME03という国際会議でMontrealの
McGill大学で新作初演をしてきたのですが、

../../NIME/report03/index2.html

実はI-cubeを開発しているInfusionシステム社はこの街にあります。
NIME03の最終日の晩には、参加者をここの社長が自宅、つまりこの
会社そのものに招待して、パーティーでした。(^_^)
社員自身がI-cubeを使った「新楽器」でセッション演奏していました。
上記ページの「5月24日」のところです。
社長です
社員(開発者)です

ちなみに、この国際会議NIME04は来年6月に、僕のところ(SUAC)で
開催します。どうぞ新しい楽器を制作して、研究発表とか作品発表とかで
応募して下さい。国際デビューのチャンスです。(^_^)

../../NIME/indexj.html

> さて、今回の質問です。
>
> CN2から最終的にインターフェースへとつながる、8chの汎用A/D inですが、
>
> (参照図面)http://nagasm.org/ASL/original/fig02.gif
>
> 4chだけボリュームスイッチに接続し、残りの4つは、
> 「将来的にいろいろなセンサの実験のためにリザーブしておく」
> とありましたが、具体的に、どのようなセンサが付け替え可能
> なのでしょうか。先生の作られたプログラムの範囲内にて可能という
> ことでお聞きしたいのですが。例えば、cds光センサは可能なのでしょうか。
> もしかして、
> 「いやいや、その前に、センサごとにプログラムは
> 書き換えねばならない。当たり前じゃ」
> ってことでしょうか。。

CdSはそのまま簡単に使えます。
他にも、要するに電圧として0-5Vの範囲になるもの、は
何でも使えます。スイッチもOKです。
センサごとに変えるのは、MIDIを受けて処理するMaxだけで
いいので、AKI-H8のプログラムはまったくそのままでいい、
というのがポイントです。

成安造形大でのワークショップの資料も参考にして下さい。

http://nagasm.org/SSS/index.html

ここでMIDIとセンサの技術を身に付けた学生から、NHKデジスタ
などの入選組も出ているようです。文中に登場する疋田クンは
去年からパリ在住です。ルーブル美術館のスタッフをしています。(^_^)
きっと向こうで、色々と怪しいインスタとか作っていると思います。

さて、AKI-H8のA/D入力に他の入力を入れる回路図です。

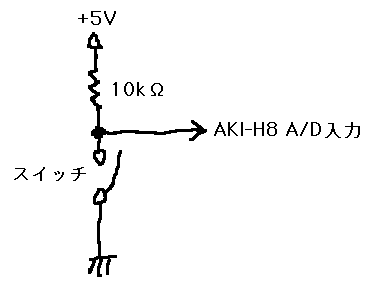

下図は、スイッチのON/OFFを検出するものです。
スイッチがOFFならほぼ+5Vの電圧、スイッチをONにすれば
ほぼ0Vとなりますので、あとはMaxで判定処理したりイベント
検出したり、タイマで時間的にマスキングしたりします。

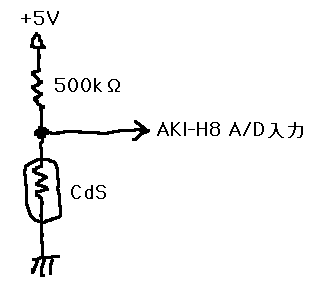

以下は、CdSによる光の変化を入力する、簡易的な回路です。
CdSの抵抗値はゼロから最大まで変化するものではないので、
出力の電圧は0-5Vの間のどこか(^_^;)適当なところに来て、
狭い範囲ですが変化します。
「変化」を検出するためには、あとはMaxのプログラミング
の腕次第ということです。500kΩは10kΩぐらいまで小さく
しても大丈夫です。大きくするほど変化率は大きくなりますが
絶対値としての誤差も増えます。

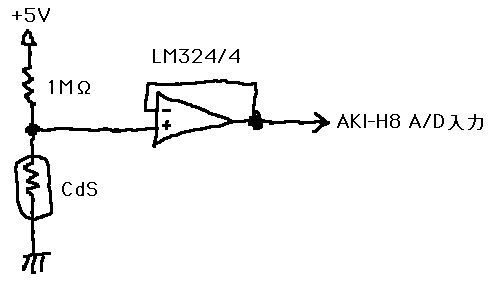

CdSを使って、よりダイナミックレンジを広くとりつつ
正確に変化に追従したければ、以下のように単電源の
OPアンプのボルテージフォロワをかまします。+5Vまで
フルには振れませんが、変化幅はだいぶ大きくなります。
1MΩは2MΩか3MΩあたりまで大きくしてもいけるかも
しれません。このあたりはカットアンドトライです。


なお、上記で登場した電気の用語についての質問は回答しません。
これは自習して下さい。

ということで。(^_^)
