その発端

• ある日、友人の作曲家・m2氏がmixi日記に「ジャミネータを入手」と書いた

• 「ジャミネータ」という名前に遠い記憶しかないのでちょっとだけ調べてみた

• Jaminatorページ

• ネット通販ページ たぶん製造中止で購入不可。定価は120ポンド(2-3万円)

• m2氏のmixi日記へのコメから「ジャミネータからMIDI送信」の改造を依頼されるが、現品1台だけでは壊しても困るので「ヤフオクで中古を複数ゲットするまで待って」と宣言

• ヤフオクに「中古(ジャンク)のジャミネータ」が出るとメイルが来るように登録

• だいたいジャンクの相場は1台1000円から1500円程度。5000円とかの高飛車なものは華麗にスルー(^_^;)

• ・・・ 1年以上かけて、ヤフオクで計7台のジャンクのジャミネータを入手(かろうじて動くのは2台)

• 2011年夏の「第35期・虎の穴」で、メンバー1回生5人とともに、何か作ってみる材料とすることに

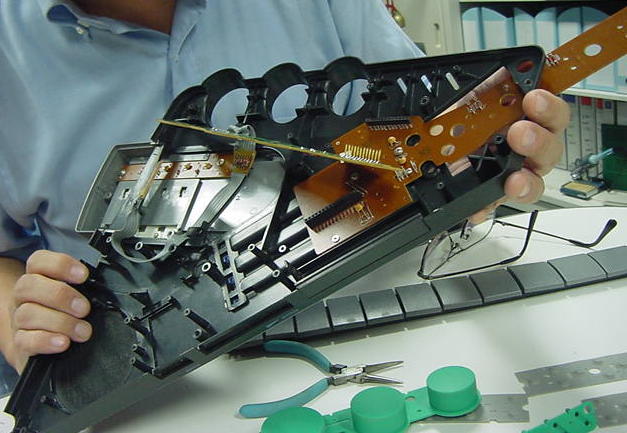

ジャミネータを分解する

• 2011年8月28日(日)、35虎の学生と、電子回路について解説しながら、ジャミネータを分解 →　ここを参照

• ネジは全てタッピング、ネック部分は分解の必要ナシ

• ネック内から本体まで異常に延びた長大な基板を発見

• 電池は単2を6本(9V)。これを基板上の7805で+5Vの単一電源としている

• CPUは8039。あまりに懐かしい(^_^;)

• 音源LSIは「Noise Toys Inc」社と書かれた40ピンDIP。テキサスインスツルメンツ社のフィリピン工場製

• スイッチは全てダイオードマトリクスによる導電ゴム接点スイッチ

• ベンドのレバーはボリューム(アナログ)でなく、単なる回転角度の電極が基板上をスライドするだけ


ジャミネータを解析する

• 2011年8月29日(月)、35虎の学生と、Max5のデモを兼ねて、ジャミネータを解析 →　ここを参照

• 8039の横で4ビットのpull-up抵抗(22kΩ)を発見、スキャンバスは4本と推定、これをGainerでモニタ

• 基板の印刷から4本のスキャンバスは「Row1」から「Row4」

• カラムは基板の印刷から「Col11」から「Col17」の7本と推定、これを出力するGainerも用意

• この2個のGainerをジャミネータのネック基板に接続して、Max5パッチから試してみると見事に正解(^_^)

• 基本的にカラムの各ビットはノーマル「H」で、スキャンラインだけを排他的に「L」にする

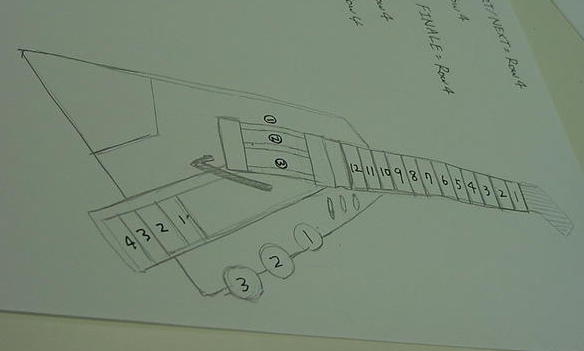

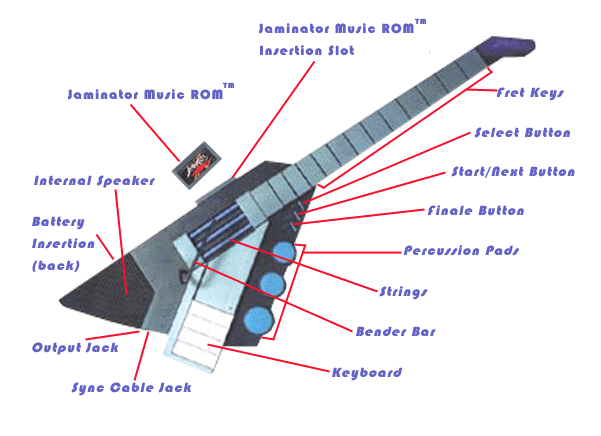

• 「Col11」が「L」の時、「Row1-Row3」は3本の弦スイッチ、「Row4」は「Start/Next」スイッチ

• 「Col12」が「L」の時、「Row1-Row4」は本体のお尻の4つの鍵盤スイッチ

• 「Col13」が「L」の時、「Row1-Row3」は3つの丸パッド、「Row4」は「Finale」スイッチ

• 「Col14」が「L」の時、「Row1-Row4」はネックの低音域の4つのフレットスイッチ

• 「Col15」が「L」の時、「Row1-Row4」はネックの中音域の4つのフレットスイッチ

• 「Col16」が「L」の時、「Row1-Row4」はネックの高音域の4つのフレットスイッチ

• 「Col17」が「L」の時、「Row1-Row4」は4ビット2進数としてベンドのレバーの角度

• ベンドのレバーはスプリングで中央に戻るので、MIDIベンドのように脱力した状態ではほぼ中央値


ジャミネータを改造する

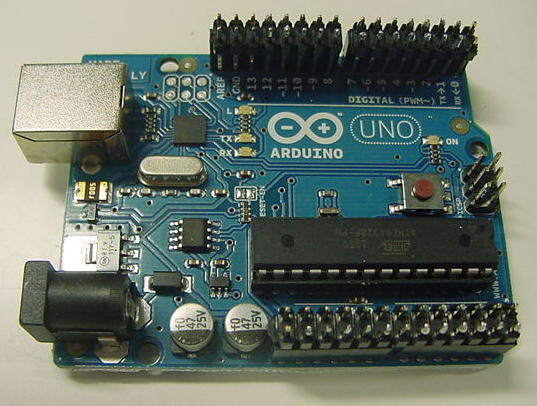

• 2011年9月11日(日)、35虎の学生と相談しながら、Arduinoを使ってジャミネータを改造 →　ここを参照

• MIDI出力を取り付け(オープンドレイン74HC05)

• Arduinoのアナログ入力4ポート0-3の4本を22kΩpull-upでスイッチスキャンバスに

• Arduinoのディジタル出力2-8の7ビットをスイッチスキャンラインに

• 各スイッチの情報はMIDIノートオン情報としてノートナンバ30から順に割り当て

• ベンドのレバーの4ビットはエンコードしてコントロールチェンジの2番に割り当て

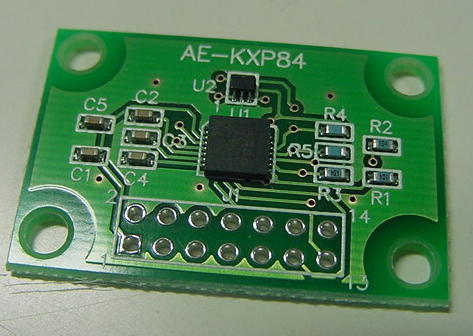

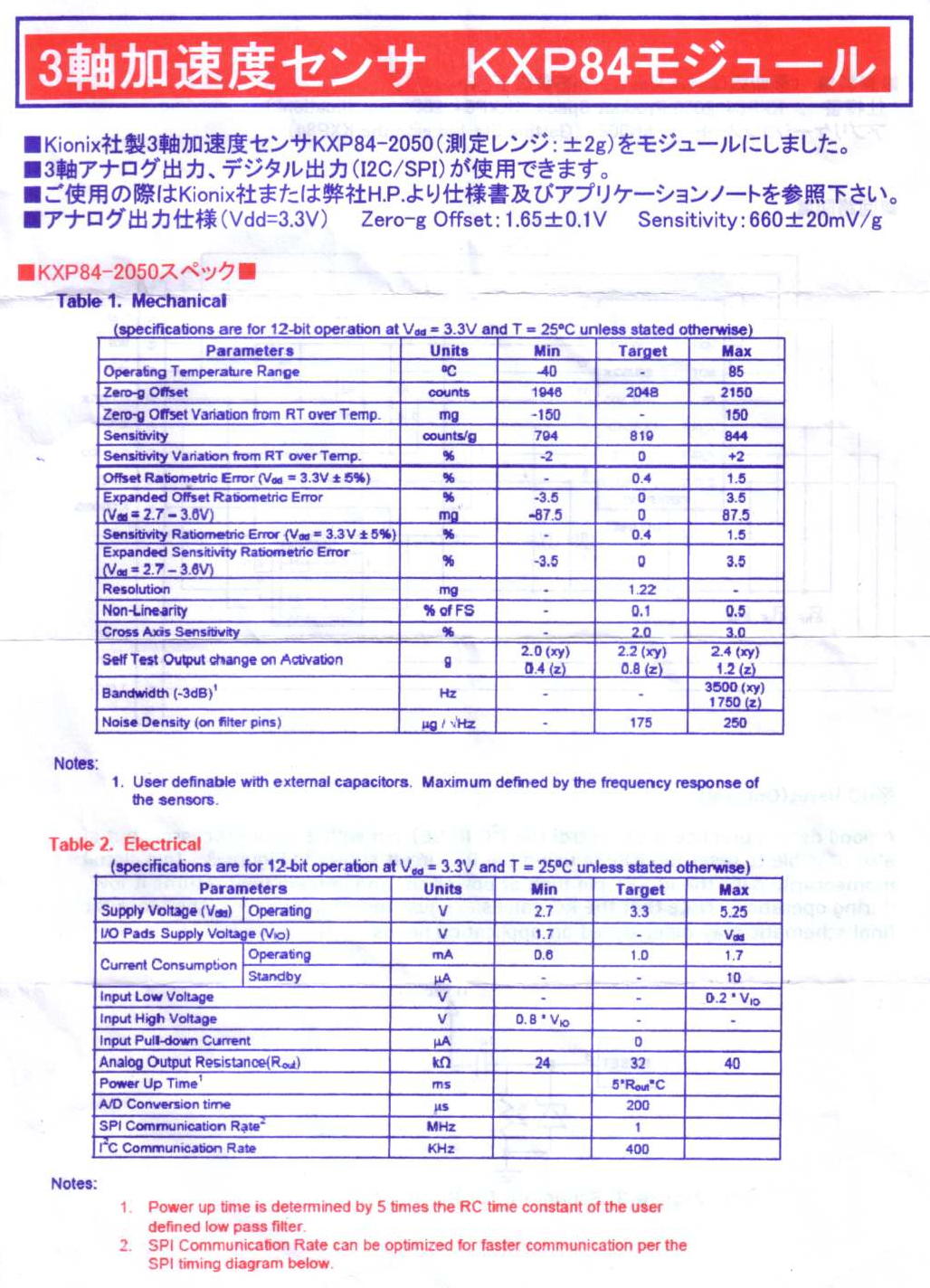

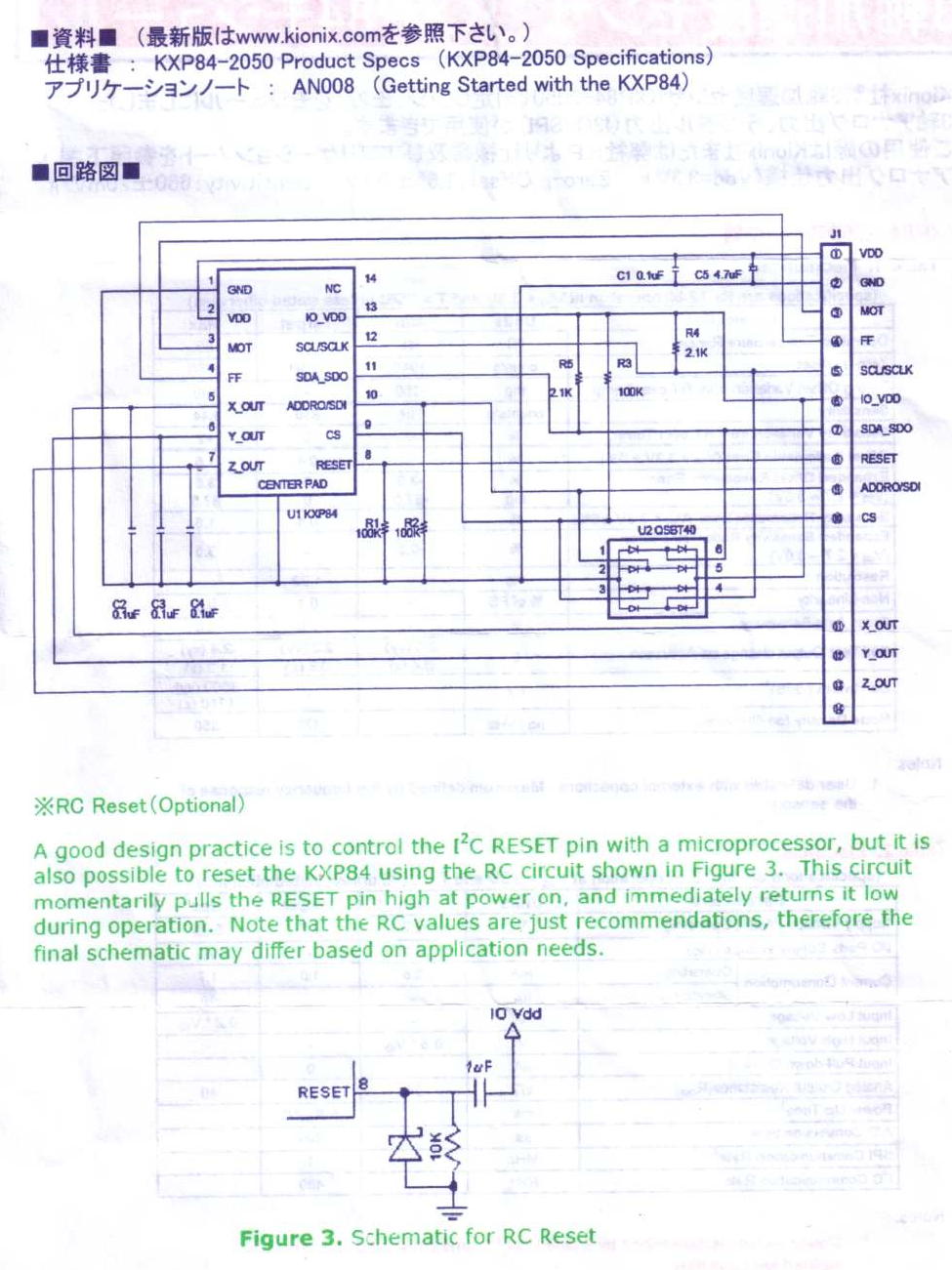

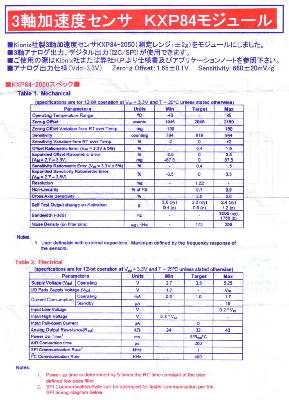

• ネック先端部分に3次元加速度センサを取り付け、XとYをArduinoのアナログ入力4ポート4-5の2本へ

• XとYの加速度情報はコントロールチェンジの0-1番に割り当て

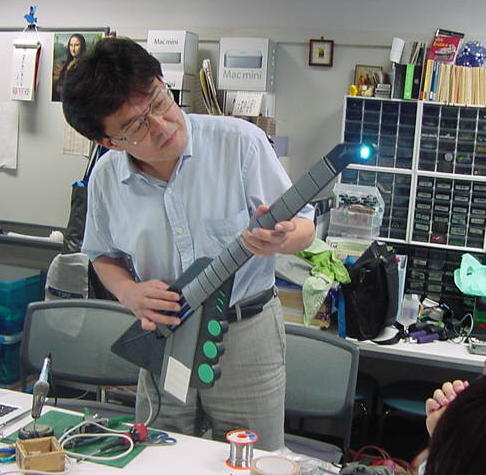

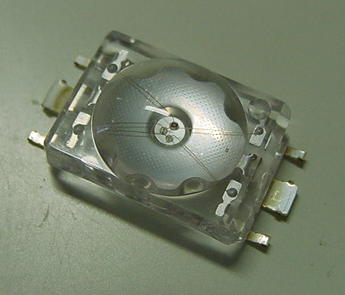

• ヘッド部分に3色LEDを取り付け、Arduinoのディジタル出力10-12の3本を割り当て

• Arduinoのディジタル入力ポート9にpull-upしたスライドスイッチを取り付け

• このスライドスイッチがONの時、「弦スイッチ」の3本に対応して3色LEDのRGBが点灯

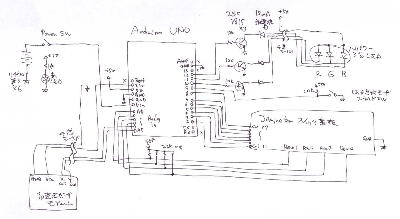

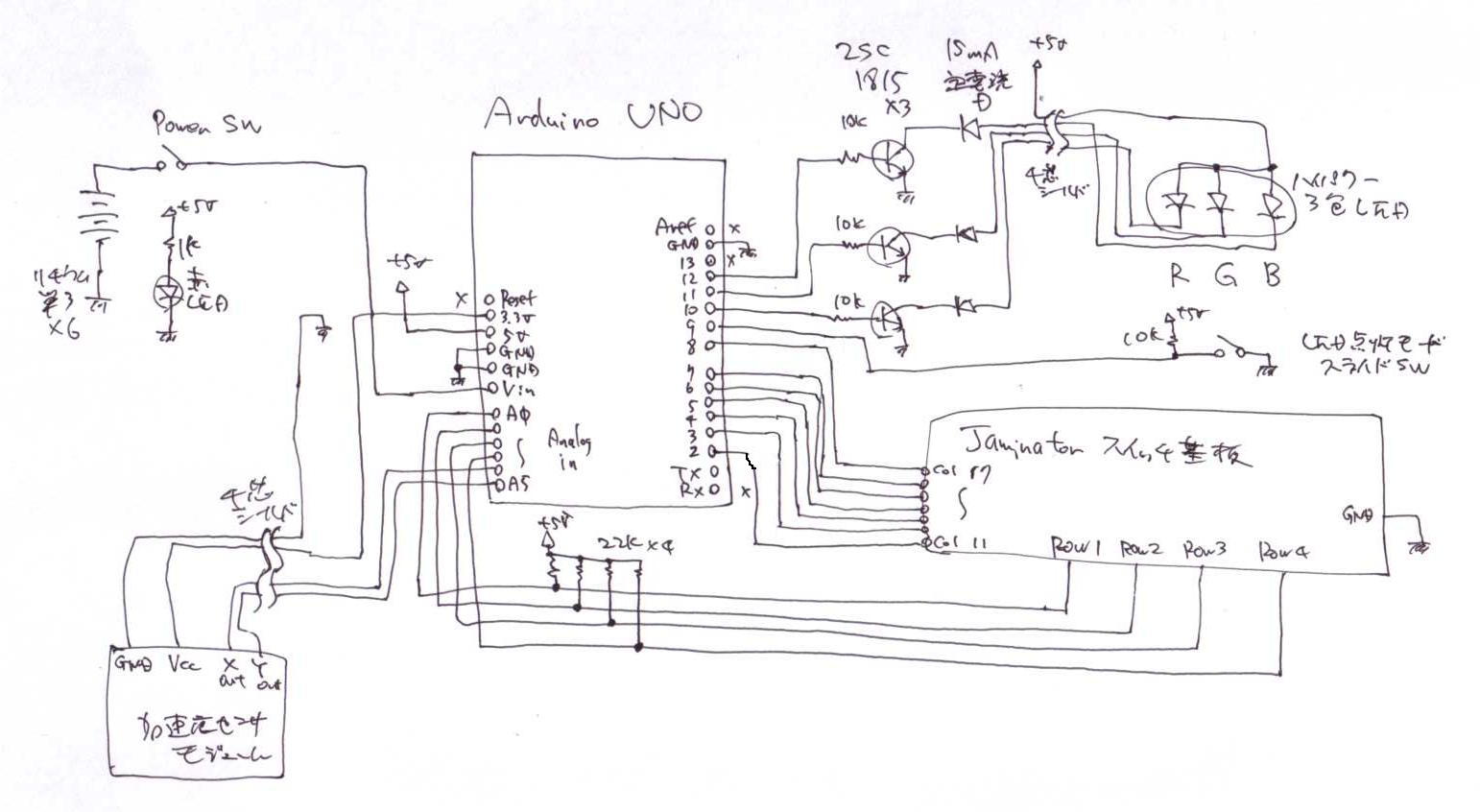

• ・・・以上、回路図ナシの空中配線にてあっさり完成(^_^)

• Arduinoソースコード (改良の余地あり(^_^;))

  char note = 64;
  char scan_data, bend, bend_old;
  int ledPin = 13;
  int i, j, k;
  long timer = 0;
  int new_data[7][4], old_data[7][4];
  int acc1_old, acc1_new, acc2_old, acc2_new;
  int led_status=0;

  void loop() {
  	led_display();
  	sw_scan();
  	event_check();
  	acc_scan();
  	led_check();
  }

  void led_check(){
  	if(digitalRead(9) == HIGH){
  		led_status = 1;
  	}
  	else{
  		led_status = 0;
  	}
  }

  void acc_scan(){
  	acc1_new = analogRead(4) / 16;
  	if ( acc1_new != acc1_old ) {
  		noteOn(0xb0, 0, acc1_new);
  		acc1_old = acc1_new;
  	}
  	acc2_new = analogRead(5) / 16;
  	if ( acc2_new != acc2_old ) {
  		noteOn(0xb0, 1, acc2_new);
  		acc2_old = acc2_new;
  	}
  }

  void sw_scan(){
  	for (i = 0; i < 7; i++) {
  		digitalWrite(i+2, LOW);
  		delay(3);
  		for (j = 0; j < 4; j++) {
  			if(analogRead(j) < 600){
  				new_data[i][j] = 1;
  			}
  			else{
  				new_data[i][j] = 0;
  			}
  		}
  		all_high();
  	}
  }

  void event_check(){
  	for (i = 0; i < 6; i++) {
  		for (j = 0; j < 4; j++) {
  			if(new_data[i][j] != old_data[i][j]){
  				old_data[i][j] = new_data[i][j];
  				note = 4*i + j + 36;
  				if(old_data[i][j] == 1){
  					noteOn(0x90, note, 100);
  						if((note==36)&&(led_status==1)){
  							digitalWrite(10, HIGH);
  						}
  						else if((note==37)&&(led_status==1)){
  							digitalWrite(11, HIGH);
  						}
  						else if((note==38)&&(led_status==1)){
  							digitalWrite(12, HIGH);
  						}
  				}
  				else{
  					noteOn(0x90, note, 0);
  						if((note==36)&&(led_status==1)){
  							digitalWrite(10, LOW);
  						}
  						else if((note==37)&&(led_status==1)){
  							digitalWrite(11, LOW);
  						}
  						else if((note==38)&&(led_status==1)){
  							digitalWrite(12, LOW);
  						}
  				}
  			}
  		}
  	}
  	i = 6;
  	bend = 0;
  	for (j = 0; j < 4; j++) {
  		bend = bend + (new_data[i][j] << j);
  	}
  	if(bend_old != bend){
  		bend_old = bend;
  		noteOn(0xb0, 2, bend);
  	}
  }

  void led_display() {
  	timer++;
  	if(timer == 100){
  		digitalWrite(ledPin, HIGH);
  	}
  	if(timer == 200){
  		digitalWrite(ledPin, LOW);
  		timer = 0;
  	}
  }

  void all_high(){
  	for (k = 2; k < 9; k++) {
  		digitalWrite(k, HIGH);
  	}
  }

  void setup() {
  	Serial.begin(31250);
  	pinMode(ledPin, OUTPUT);
  	pinMode(2,OUTPUT);
  	pinMode(3,OUTPUT);
  	pinMode(4,OUTPUT);
  	pinMode(5,OUTPUT);
  	pinMode(6,OUTPUT);
  	pinMode(7,OUTPUT);
  	pinMode(8,OUTPUT);
  	pinMode(9,INPUT);
  	pinMode(10,OUTPUT);
  	pinMode(11,OUTPUT);
  	pinMode(12,OUTPUT);
  	all_high();
  	for (i = 0; i < 7; i++) {
  		for (j = 0; j < 4; j++) {
  			old_data[i][j] = 0;
  		}
  	}
  }

  void noteOn(char cmd, char data1, char data2) {
  	Serial.print(cmd, BYTE);
  	Serial.print(data1, BYTE);
  	Serial.print(data2, BYTE);
  }




改造ジャミネータを量産する (1)

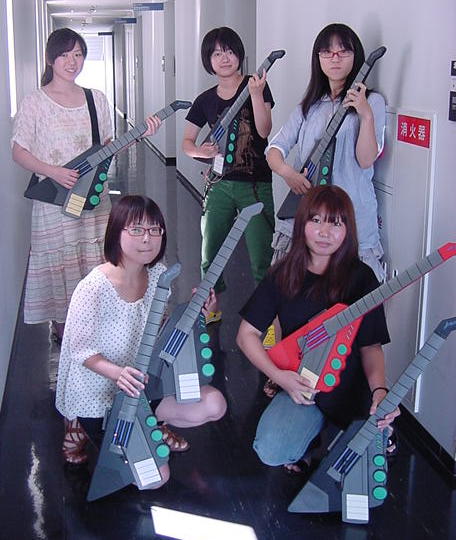

• 2011年9月19日(月)、35虎の学生と2-3台目のジャミネータの改造に着手 →　ここを参照

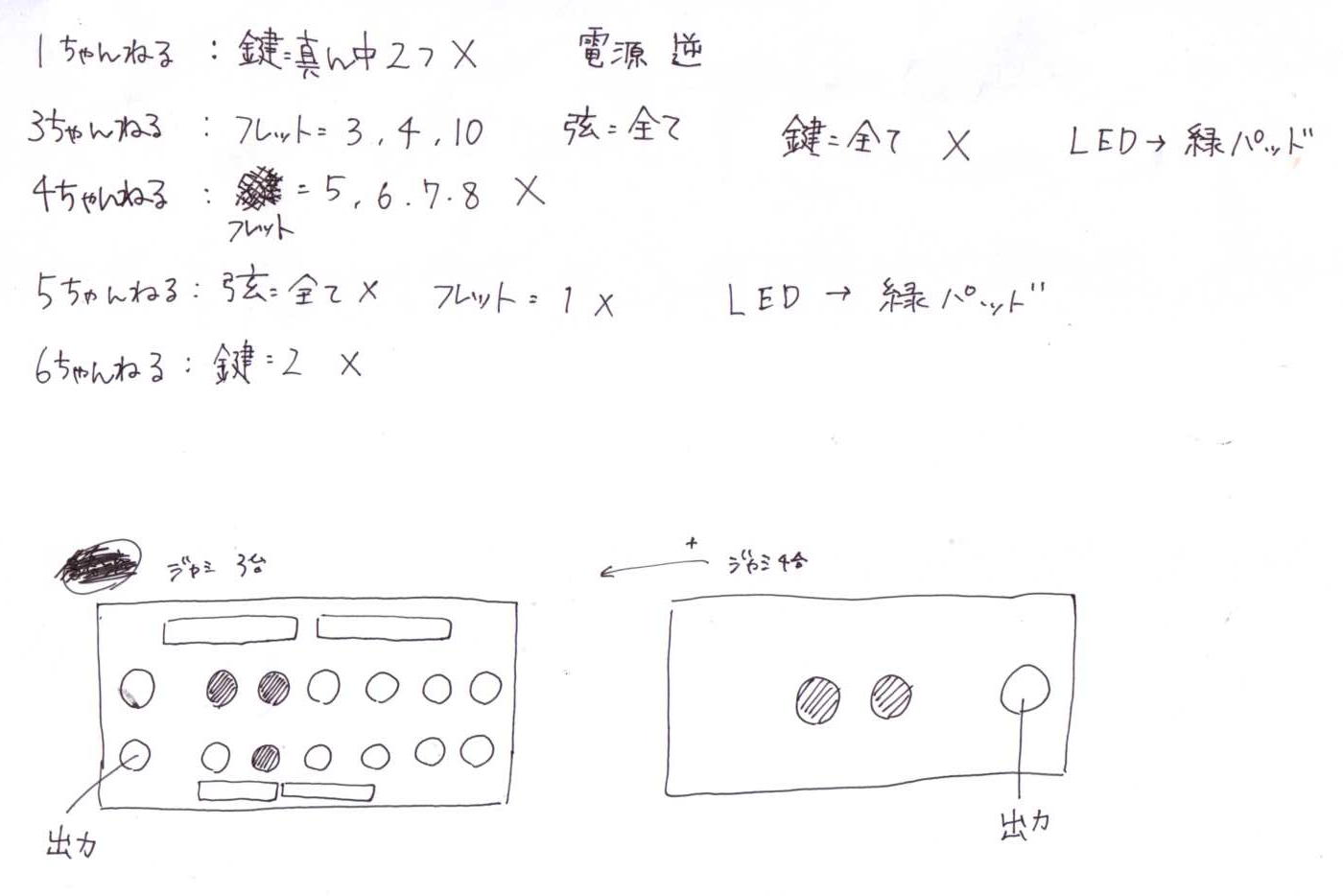

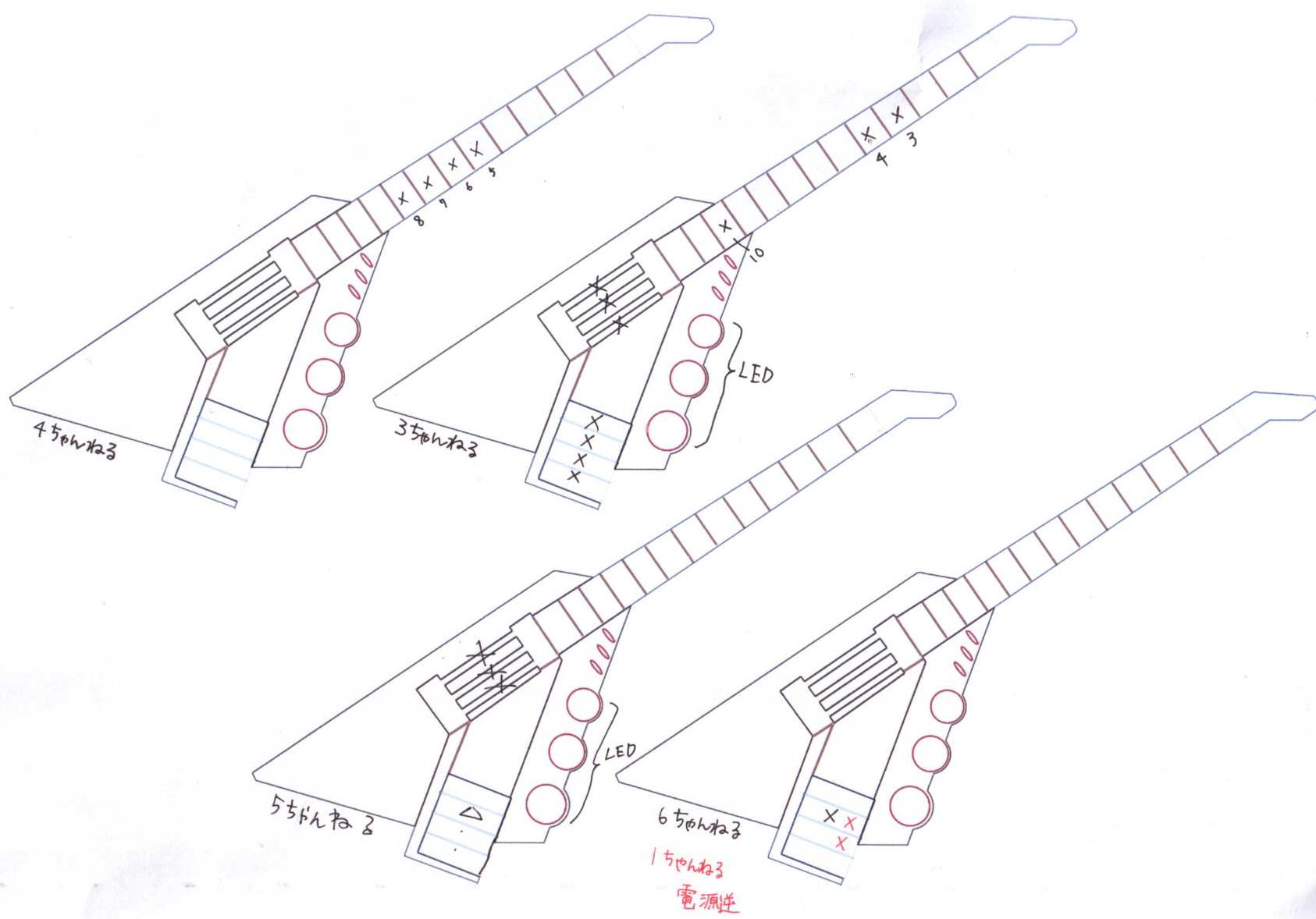

• それぞれ中古・ジャンクのジャミネータなので、接触不良等で使えないスイッチは無視することにする

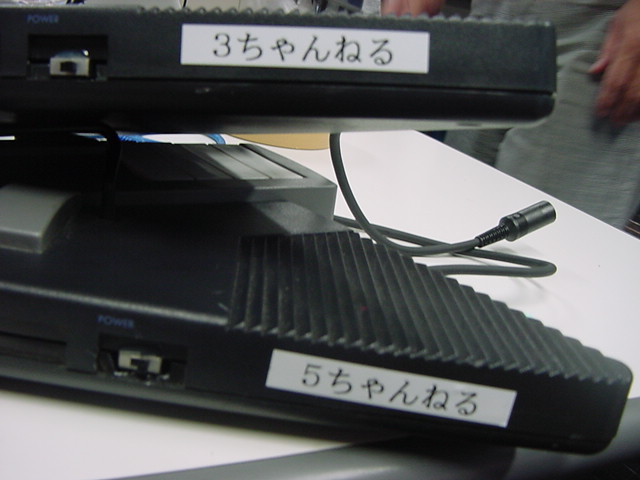

• 1号機はMIDIの1channelを出力するので「1ちゃんねる」と命名

• さすがに「2ちゃんねる」は敬意を表して欠番に(^_^;)

• 2号機はMIDIの3channelを出力するので「3ちゃんねる」と命名

• 3号機はMIDIの4channelを出力するので「4ちゃんねる」と命名

• 「4ちゃんねる」は「弦スイッチ」が全滅なので、スライドスイッチがONの時、3個の「パッド」に対応して3色LEDのRGBが点灯

• 「3ちゃんねる」Arduinoソースコード

  char note = 64;
  char scan_data, bend, bend_old;
  int ledPin = 13;
  long timer = 0;
  int new_data[7][4], old_data[7][4];
  int acc1_old, acc1_new, acc2_old, acc2_new;
  int led_status = 0;
  int channel = 2; /*** MIDI 3 channel ***/

  void loop() {
  	led_display();
  	sw_scan();
  	event_check();
  	acc_scan();
  	led_check();
  }

  void led_check(){
  	if(digitalRead(9) == HIGH){
  		led_status = 1;
  	}
  	else{
  		led_status = 0;
  	}
  }

  void acc_scan(){
  	acc1_new = analogRead(4) / 16;
  	if ( acc1_new != acc1_old ) {
  		noteOn(0xb0+channel, 0, acc1_new);
  		acc1_old = acc1_new;
  	}
  	acc2_new = analogRead(5) / 16;
  	if ( acc2_new != acc2_old ) {
  		noteOn(0xb0+channel, 1, acc2_new);
  		acc2_old = acc2_new;
  	}
  }

  void sw_scan(){
  	int i,j;
  	for (i = 0; i < 7; i++) {
  		digitalWrite(i+2, LOW);
  		delay(3);
  		for (j = 0; j < 4; j++) {
  			if(analogRead(j) < 600){
  				new_data[i][j] = 1;
  			}
  			else{
  				new_data[i][j] = 0;
  			}
  		}
  		all_high();
  	}
  }

  void event_check(){
  	int i,j;
  	for (i = 0; i < 6; i++) {
  		for (j = 0; j < 4; j++) {
  			if(new_data[i][j] != old_data[i][j]){
  				old_data[i][j] = new_data[i][j];
  				note = 4*i + j + 36;
  				if(old_data[i][j] == 1){
  					noteOn(0x90+channel, note, 100);
  						if((note==44)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, HIGH);
  						}
  						else if((note==45)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, HIGH);
  						}
  						else if((note==46)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, HIGH);
  						}
  				}
  				else{
  					noteOn(0x90+channel, note, 0);
  						if((note==44)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, LOW);
  						}
  						else if((note==45)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, LOW);
  						}
  						else if((note==46)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, LOW);
  						}
  				}
  			}
  		}
  	}
  	i = 6;
  	bend = 0;
  	for (j = 0; j < 4; j++) {
  		bend = bend + (new_data[i][j] << j);
  	}
  	if(bend_old != bend){
  		bend_old = bend;
  		noteOn(0xb0+channel, 2, bend);
  	}
  }

  void led_display() {
  	timer++;
  	if(timer == 100){
  		digitalWrite(ledPin, HIGH);
  	}
  	if(timer == 200){
  		digitalWrite(ledPin, LOW);
  		timer = 0;
  	}
  }

  void all_high(){
  	int k;
  	for (k = 2; k < 9; k++) {
  		digitalWrite(k, HIGH);
  	}
  }

  void setup() {
  	int i,j;
  	Serial.begin(31250);
  	pinMode(ledPin, OUTPUT);
  	pinMode(2,OUTPUT);
  	pinMode(3,OUTPUT);
  	pinMode(4,OUTPUT);
  	pinMode(5,OUTPUT);
  	pinMode(6,OUTPUT);
  	pinMode(7,OUTPUT);
  	pinMode(8,OUTPUT);
  	pinMode(9,INPUT);
  	pinMode(10,OUTPUT);
  	pinMode(11,OUTPUT);
  	pinMode(12,OUTPUT);
  	all_high();
  	for (i = 0; i < 7; i++) {
  		for (j = 0; j < 4; j++) {
  			old_data[i][j] = 0;
  		}
  	}
  }

  void noteOn(char cmd, char data1, char data2) {
  	Serial.print(cmd, BYTE);
  	Serial.print(data1, BYTE);
  	Serial.print(data2, BYTE);
  }


• 「4ちゃんねる」Arduinoソースコード

  char note = 64;
  char scan_data, bend, bend_old;
  int ledPin = 13;
  long timer = 0;
  int new_data[7][4], old_data[7][4];
  int acc1_old, acc1_new, acc2_old, acc2_new;
  int led_status = 0;
  int channel = 3; /*** MIDI 4 channel ***/

  void loop() {
  	led_display();
  	sw_scan();
  	event_check();
  	acc_scan();
  	led_check();
  }

  void led_check(){
  	if(digitalRead(9) == HIGH){
  		led_status = 1;
  	}
  	else{
  		led_status = 0;
  	}
  }

  void acc_scan(){
  	acc1_new = analogRead(4) / 16;
  	if ( acc1_new != acc1_old ) {
  		noteOn(0xb0+channel, 0, acc1_new);
  		acc1_old = acc1_new;
  	}
  	acc2_new = analogRead(5) / 16;
  	if ( acc2_new != acc2_old ) {
  		noteOn(0xb0+channel, 1, acc2_new);
  		acc2_old = acc2_new;
  	}
  }

  void sw_scan(){
  	int i,j;
  	for (i = 0; i < 7; i++) {
  		digitalWrite(i+2, LOW);
  		delay(3);
  		for (j = 0; j < 4; j++) {
  			if(analogRead(j) < 600){
  				new_data[i][j] = 1;
  			}
  			else{
  				new_data[i][j] = 0;
  			}
  		}
  		all_high();
  	}
  }

  void event_check(){
  	int i,j;
  	for (i = 0; i < 6; i++) {
  		for (j = 0; j < 4; j++) {
  			if(new_data[i][j] != old_data[i][j]){
  				old_data[i][j] = new_data[i][j];
  				note = 4*i + j + 36;
  				if(old_data[i][j] == 1){
  					noteOn(0x90+channel, note, 100);
  						if((note==36)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, HIGH);
  						}
  						else if((note==37)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, HIGH);
  						}
  						else if((note==38)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, HIGH);
  						}
  				}
  				else{
  					noteOn(0x90+channel, note, 0);
  						if((note==36)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, LOW);
  						}
  						else if((note==37)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, LOW);
  						}
  						else if((note==38)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, LOW);
  						}
  				}
  			}
  		}
  	}
  	i = 6;
  	bend = 0;
  	for (j = 0; j < 4; j++) {
  		bend = bend + (new_data[i][j] << j);
  	}
  	if(bend_old != bend){
  		bend_old = bend;
  		noteOn(0xb0+channel, 2, bend);
  	}
  }

  void led_display() {
  	timer++;
  	if(timer == 100){
  		digitalWrite(ledPin, HIGH);
  	}
  	if(timer == 200){
  		digitalWrite(ledPin, LOW);
  		timer = 0;
  	}
  }

  void all_high(){
  	int k;
  	for (k = 2; k < 9; k++) {
  		digitalWrite(k, HIGH);
  	}
  }

  void setup() {
  	int i,j;
  	Serial.begin(31250);
  	pinMode(ledPin, OUTPUT);
  	pinMode(2,OUTPUT);
  	pinMode(3,OUTPUT);
  	pinMode(4,OUTPUT);
  	pinMode(5,OUTPUT);
  	pinMode(6,OUTPUT);
  	pinMode(7,OUTPUT);
  	pinMode(8,OUTPUT);
  	pinMode(9,INPUT);
  	pinMode(10,OUTPUT);
  	pinMode(11,OUTPUT);
  	pinMode(12,OUTPUT);
  	all_high();
  	for (i = 0; i < 7; i++) {
  		for (j = 0; j < 4; j++) {
  			old_data[i][j] = 0;
  		}
  	}
  }

  void noteOn(char cmd, char data1, char data2) {
  	Serial.print(cmd, BYTE);
  	Serial.print(data1, BYTE);
  	Serial.print(data2, BYTE);
  }


• パフォーマンスのイメージも検討し、効果的なショートループムービーを検討・試作






改造ジャミネータを量産する (2)

• 2011年9月23日(金)、35虎の学生と3台目のジャミネータまで改造 →　ここを参照

• 電源スイッチ(ロックレバータイプ)と電源LEDを全てに増設

• 単2アルカリ電池6本は重いので、「リチウム単3」+「単3→単2アダプタ」を利用して軽量化

• LEDの「緑」だけ点灯しないトラブルに悩まされる

• ケーブルの一部が圧迫されているためのショートと原因判明、「こんなこともあろうかと」採用した4芯シールドケーブルの未使用のラインにバイパスすることで奇跡的に解決。この「はやぶさ」修理に一同、感涙(;_;)


改造ジャミネータを量産する (3)

• 2011年9月24日(土)、35虎の学生と4台目のジャミネータまで改造 →　ここを参照

• 4号機はMIDIの5channelを出力するので「5ちゃんねる」と命名

• 「5ちゃんねる」Arduinoソースコード

  char note = 64;
  char scan_data, bend, bend_old;
  int ledPin = 13;
  long timer = 0;
  int new_data[7][4], old_data[7][4];
  int acc1_old, acc1_new, acc2_old, acc2_new;
  int led_status = 0;
  int channel = 4; /*** MIDI 5 channel ***/

  void loop() {
  	led_display();
  	sw_scan();
  	event_check();
  	acc_scan();
  	led_check();
  }

  void led_check(){
  	if(digitalRead(9) == HIGH){
  		led_status = 1;
  	}
  	else{
  		led_status = 0;
  	}
  }

  void acc_scan(){
  	acc1_new = analogRead(4) / 16;
  	if ( acc1_new != acc1_old ) {
  		noteOn(0xb0+channel, 0, acc1_new);
  		acc1_old = acc1_new;
  	}
  	acc2_new = analogRead(5) / 16;
  	if ( acc2_new != acc2_old ) {
  		noteOn(0xb0+channel, 1, acc2_new);
  		acc2_old = acc2_new;
  	}
  }

  void sw_scan(){
  	int i,j;
  	for (i = 0; i < 7; i++) {
  		digitalWrite(i+2, LOW);
  		delay(3);
  		for (j = 0; j < 4; j++) {
  			if(analogRead(j) < 600){
  				new_data[i][j] = 1;
  			}
  			else{
  				new_data[i][j] = 0;
  			}
  		}
  		all_high();
  	}
  }

  void event_check(){
  	int i,j;
  	for (i = 0; i < 6; i++) {
  		for (j = 0; j < 4; j++) {
  			if(new_data[i][j] != old_data[i][j]){
  				old_data[i][j] = new_data[i][j];
  				note = 4*i + j + 36;
  				if(old_data[i][j] == 1){
  					noteOn(0x90+channel, note, 100);
  						if((note==44)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, HIGH);
  						}
  						else if((note==45)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, HIGH);
  						}
  						else if((note==46)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, HIGH);
  						}
  				}
  				else{
  					noteOn(0x90+channel, note, 0);
  						if((note==44)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, LOW);
  						}
  						else if((note==45)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, LOW);
  						}
  						else if((note==46)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, LOW);
  						}
  				}
  			}
  		}
  	}
  	i = 6;
  	bend = 0;
  	for (j = 0; j < 4; j++) {
  		bend = bend + (new_data[i][j] << j);
  	}
  	if(bend_old != bend){
  		bend_old = bend;
  		noteOn(0xb0+channel, 2, bend);
  	}
  }

  void led_display() {
  	timer++;
  	if(timer == 100){
  		digitalWrite(ledPin, HIGH);
  	}
  	if(timer == 200){
  		digitalWrite(ledPin, LOW);
  		timer = 0;
  	}
  }

  void all_high(){
  	int k;
  	for (k = 2; k < 9; k++) {
  		digitalWrite(k, HIGH);
  	}
  }

  void setup() {
  	int i,j;
  	Serial.begin(31250);
  	pinMode(ledPin, OUTPUT);
  	pinMode(2,OUTPUT);
  	pinMode(3,OUTPUT);
  	pinMode(4,OUTPUT);
  	pinMode(5,OUTPUT);
  	pinMode(6,OUTPUT);
  	pinMode(7,OUTPUT);
  	pinMode(8,OUTPUT);
  	pinMode(9,INPUT);
  	pinMode(10,OUTPUT);
  	pinMode(11,OUTPUT);
  	pinMode(12,OUTPUT);
  	all_high();
  	for (i = 0; i < 7; i++) {
  		for (j = 0; j < 4; j++) {
  			old_data[i][j] = 0;
  		}
  	}
  }

  void noteOn(char cmd, char data1, char data2) {
  	Serial.print(cmd, BYTE);
  	Serial.print(data1, BYTE);
  	Serial.print(data2, BYTE);
  }






改造ジャミネータを量産する (4)

• 2011年9月25日(日)、35虎の学生と5台目のジャミネータまで改造完了 →　ここを参照

• 5号機はMIDIの6channelを出力するので「6ちゃんねる」と命名

• 「6ちゃんねる」も「弦スイッチ」が全滅なので、スライドスイッチがONの時、3個の「パッド」に対応して3色LEDのRGBが点灯

• 「6ちゃんねる」Arduinoソースコード

  char note = 64;
  char scan_data, bend, bend_old;
  int ledPin = 13;
  long timer = 0;
  int new_data[7][4], old_data[7][4];
  int acc1_old, acc1_new, acc2_old, acc2_new;
  int led_status = 0;
  int channel = 5; /*** MIDI 6 channel ***/

  void loop() {
  	led_display();
  	sw_scan();
  	event_check();
  	acc_scan();
  	led_check();
  }

  void led_check(){
  	if(digitalRead(9) == HIGH){
  		led_status = 1;
  	}
  	else{
  		led_status = 0;
  	}
  }

  void acc_scan(){
  	acc1_new = analogRead(4) / 16;
  	if ( acc1_new != acc1_old ) {
  		noteOn(0xb0+channel, 0, acc1_new);
  		acc1_old = acc1_new;
  	}
  	acc2_new = analogRead(5) / 16;
  	if ( acc2_new != acc2_old ) {
  		noteOn(0xb0+channel, 1, acc2_new);
  		acc2_old = acc2_new;
  	}
  }

  void sw_scan(){
  	int i,j;
  	for (i = 0; i < 7; i++) {
  		digitalWrite(i+2, LOW);
  		delay(3);
  		for (j = 0; j < 4; j++) {
  			if(analogRead(j) < 600){
  				new_data[i][j] = 1;
  			}
  			else{
  				new_data[i][j] = 0;
  			}
  		}
  		all_high();
  	}
  }

  void event_check(){
  	int i,j;
  	for (i = 0; i < 6; i++) {
  		for (j = 0; j < 4; j++) {
  			if(new_data[i][j] != old_data[i][j]){
  				old_data[i][j] = new_data[i][j];
  				note = 4*i + j + 36;
  				if(old_data[i][j] == 1){
  					noteOn(0x90+channel, note, 100);
  						if((note==36)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, HIGH);
  						}
  						else if((note==37)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, HIGH);
  						}
  						else if((note==38)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, HIGH);
  						}
  				}
  				else{
  					noteOn(0x90+channel, note, 0);
  						if((note==36)&&(led_status==1)){ /* 36 */
  							digitalWrite(10, LOW);
  						}
  						else if((note==37)&&(led_status==1)){ /* 37 */
  							digitalWrite(11, LOW);
  						}
  						else if((note==38)&&(led_status==1)){ /* 38 */
  							digitalWrite(12, LOW);
  						}
  				}
  			}
  		}
  	}
  	i = 6;
  	bend = 0;
  	for (j = 0; j < 4; j++) {
  		bend = bend + (new_data[i][j] << j);
  	}
  	if(bend_old != bend){
  		bend_old = bend;
  		noteOn(0xb0+channel, 2, bend);
  	}
  }

  void led_display() {
  	timer++;
  	if(timer == 100){
  		digitalWrite(ledPin, HIGH);
  	}
  	if(timer == 200){
  		digitalWrite(ledPin, LOW);
  		timer = 0;
  	}
  }

  void all_high(){
  	int k;
  	for (k = 2; k < 9; k++) {
  		digitalWrite(k, HIGH);
  	}
  }

  void setup() {
  	int i,j;
  	Serial.begin(31250);
  	pinMode(ledPin, OUTPUT);
  	pinMode(2,OUTPUT);
  	pinMode(3,OUTPUT);
  	pinMode(4,OUTPUT);
  	pinMode(5,OUTPUT);
  	pinMode(6,OUTPUT);
  	pinMode(7,OUTPUT);
  	pinMode(8,OUTPUT);
  	pinMode(9,INPUT);
  	pinMode(10,OUTPUT);
  	pinMode(11,OUTPUT);
  	pinMode(12,OUTPUT);
  	all_high();
  	for (i = 0; i < 7; i++) {
  		for (j = 0; j < 4; j++) {
  			old_data[i][j] = 0;
  		}
  	}
  }

  void noteOn(char cmd, char data1, char data2) {
  	Serial.print(cmd, BYTE);
  	Serial.print(data1, BYTE);
  	Serial.print(data2, BYTE);
  }


• だいぶ昔に製作した2台の「MIDIマージャ」を活用して、5人の5台のジャミネータからの情報を全てミックスしてMax5で受信し、5画面のムービーの同時表示・切り替えまで確認、パフォーマンスのプラットフォームは一応完成した(^_^)




技術資料 (備忘録)

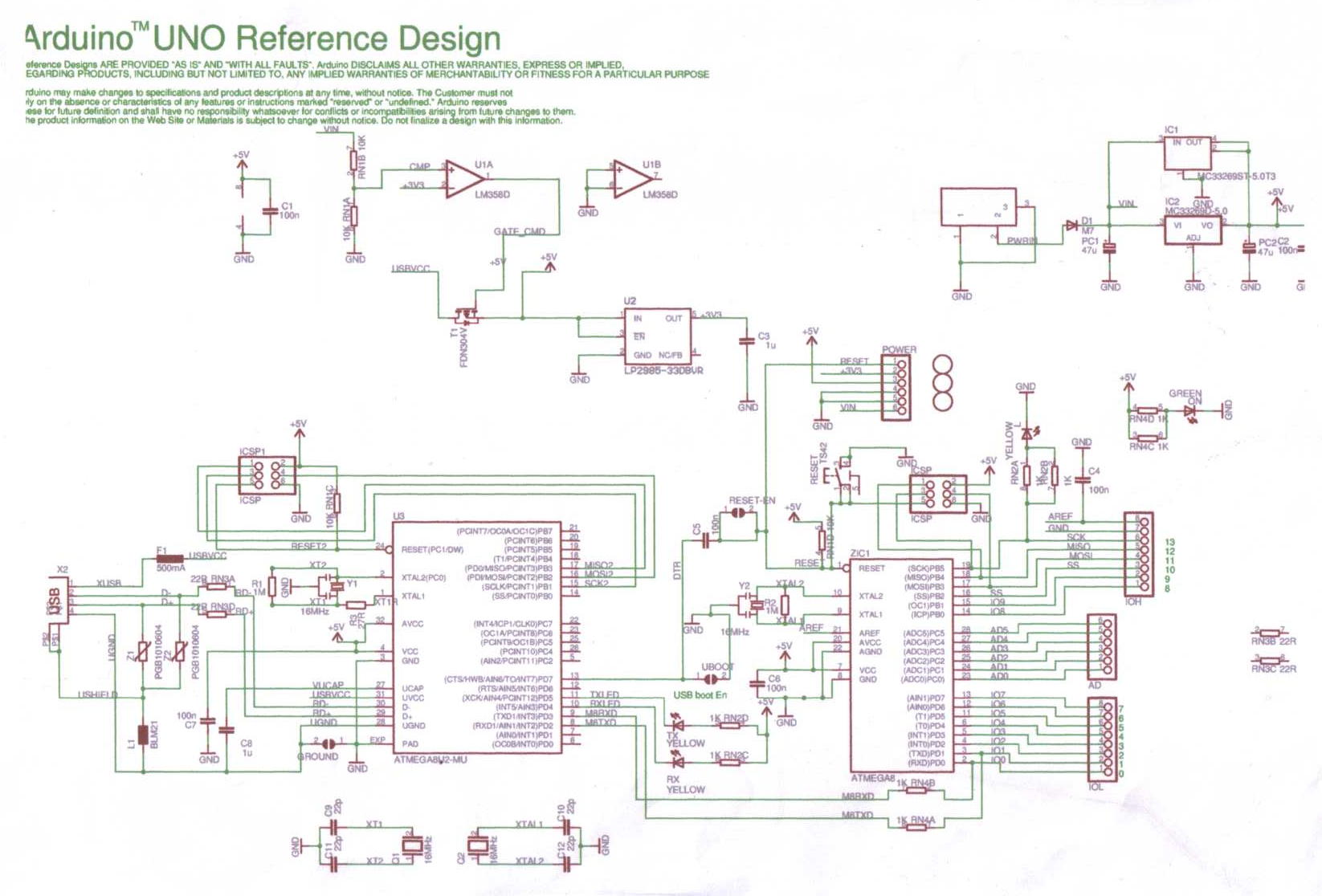

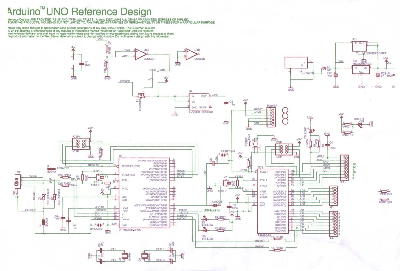

Arduino UNO

回路図

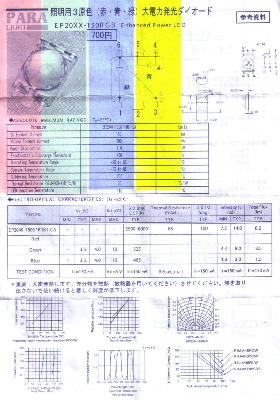

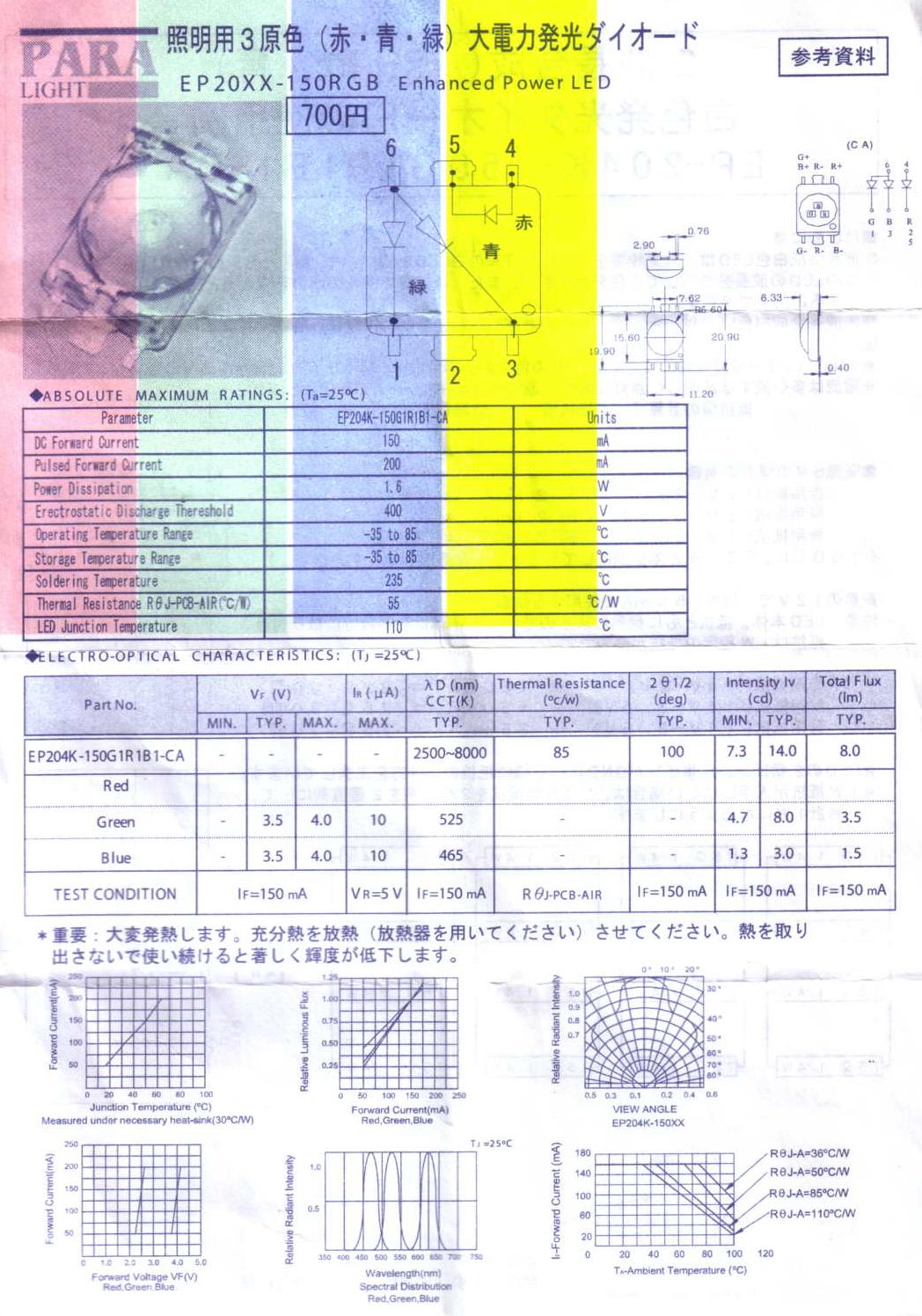

3色LED (秋月電子)

技術資料

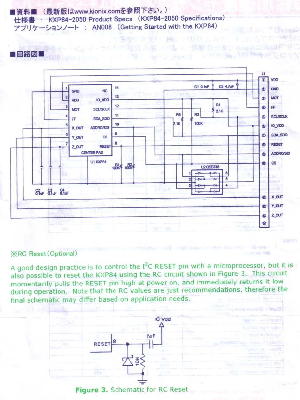

加速度センサ (秋月電子)

　　　　　
技術資料

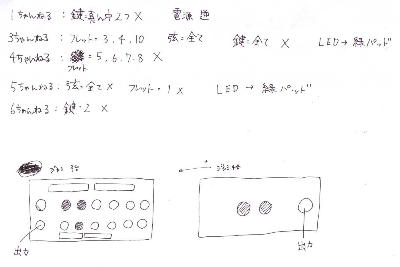

不調スイッチ(^_^;)のマップ等

全回路図

その後の展開

• ロゴ決定

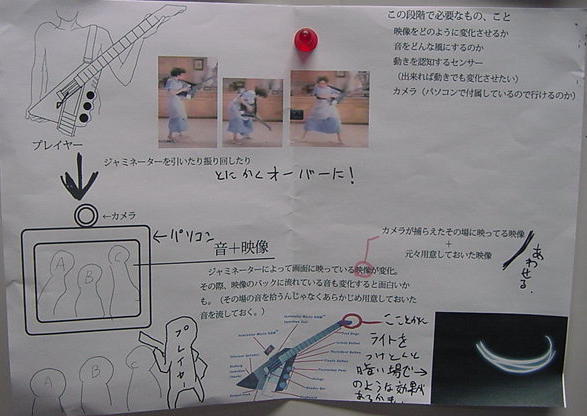

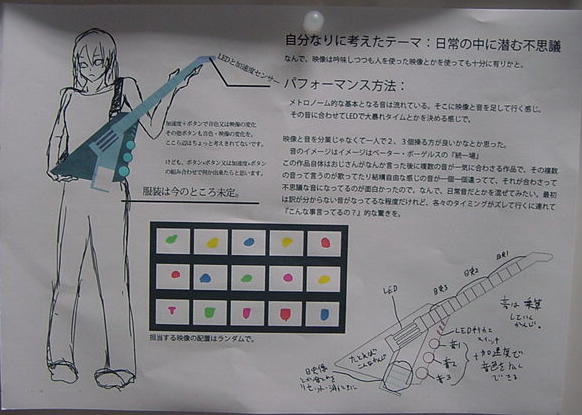

• パフォーマンス内容検討

• 　　　(続)

• レコーディング

• 講堂リハーサル

• 首都大学東京へ

• 音楽情報科学研究会発表予稿

• 学生レポート集

• ポスター

• メイキング映像YouTube公開

• パフォーマンス映像YouTube公開
