ニンテンドーDS分解
2015年4月 長嶋洋一

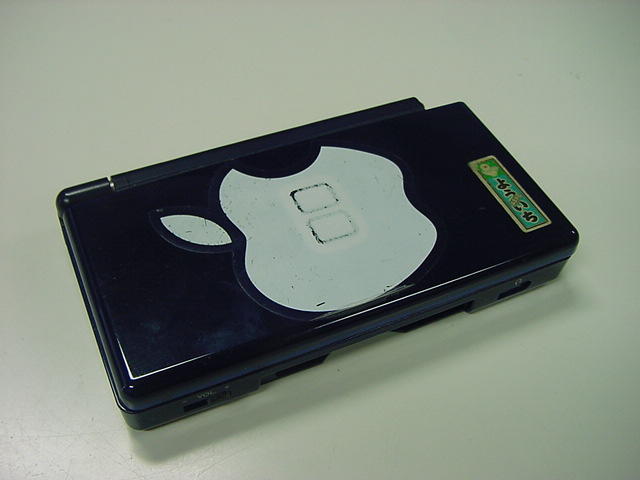

長年、「数独」専用機として愛用してきたDSですが

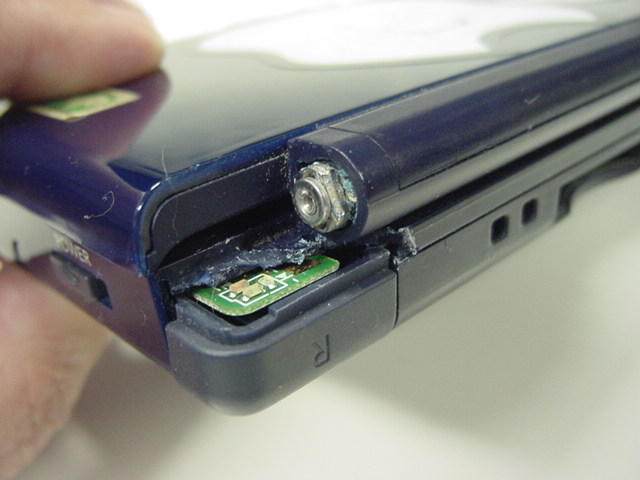

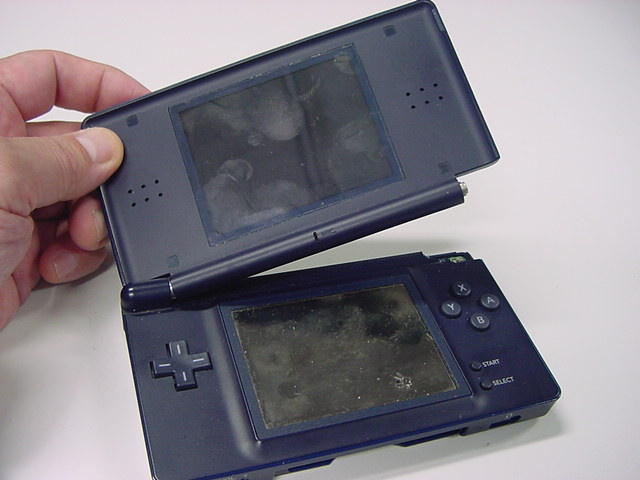

家族が「落とした」とかでヒンジが割れました(^_^;)
これでは持って使えません

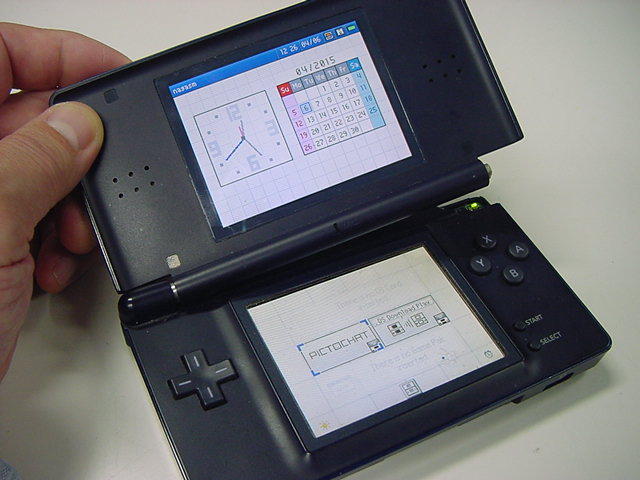

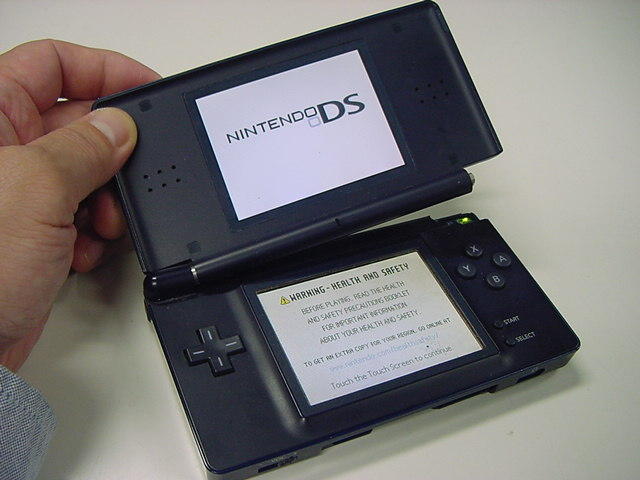

電源を入れるとちゃんと立ち上がって使えるのですが
もう1台あるので、ここは分解する事にしました

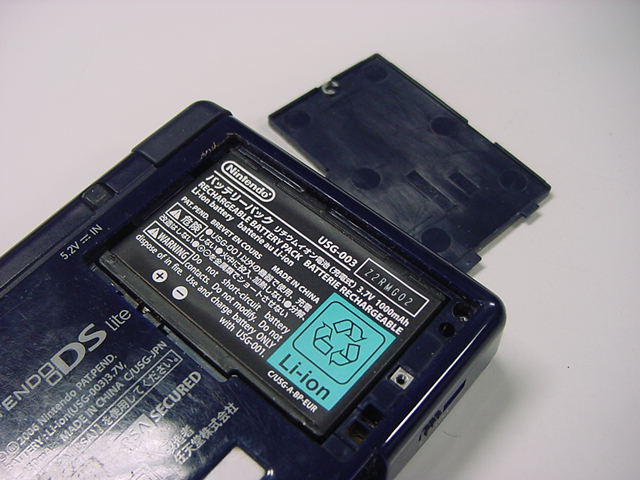

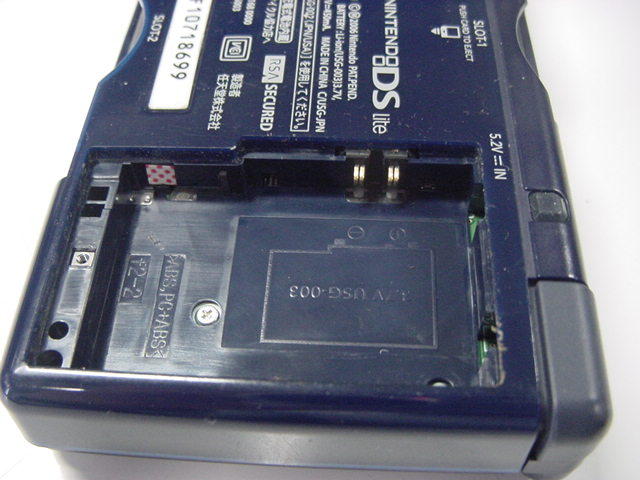

まずはバッテリの蓋を開けて

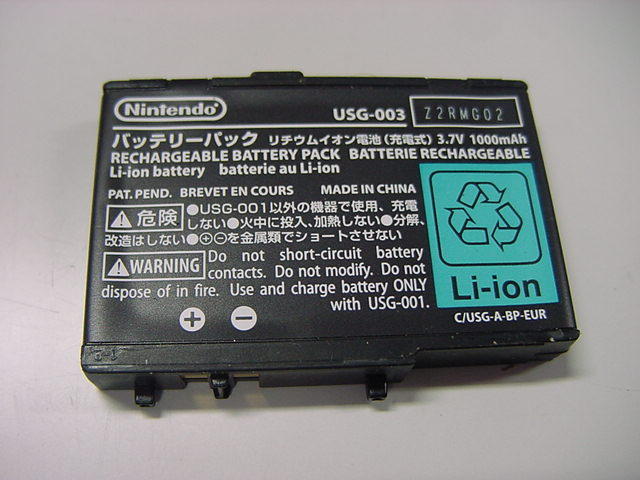

リチウムイオン電池を取り出して
ネジが見えてきたので外します

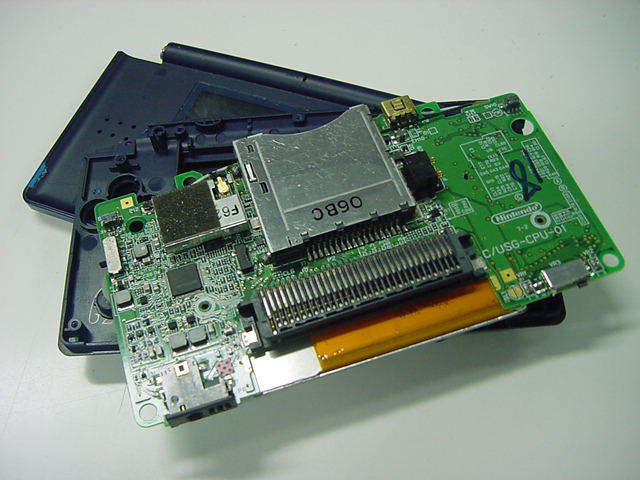

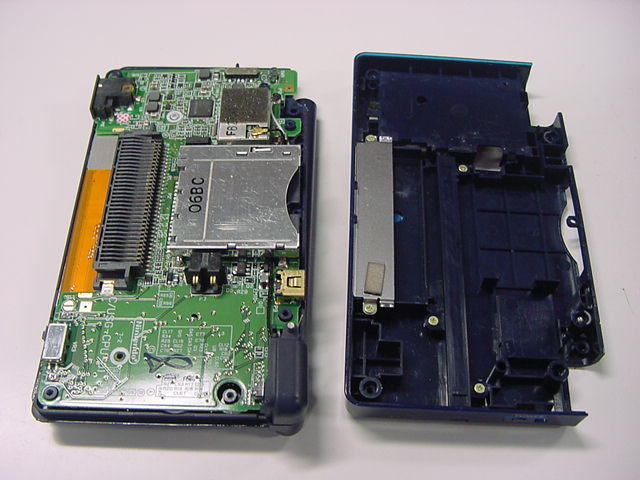

本体ケースが開くと前後にあるカードスロットが

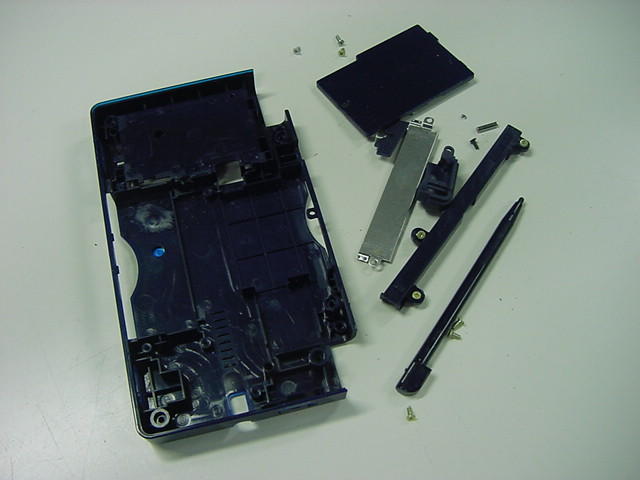

ケースにはスプリング等の細かい部品がありました
これがメイン(下側、タッチパネル)の液晶パネル

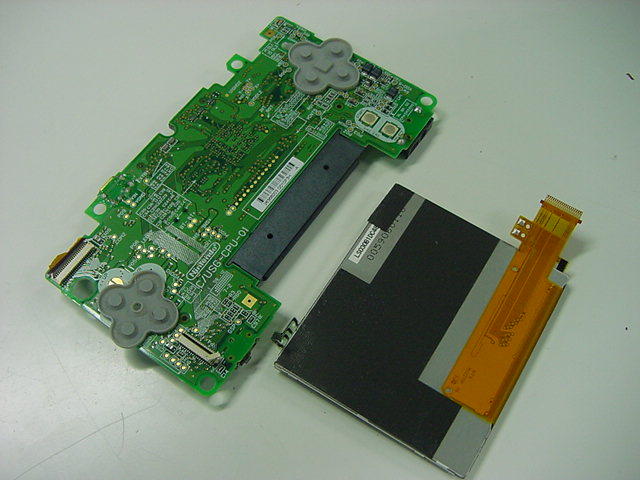

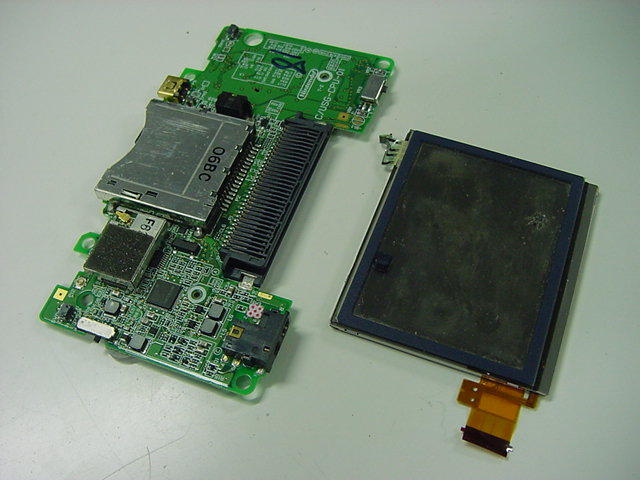

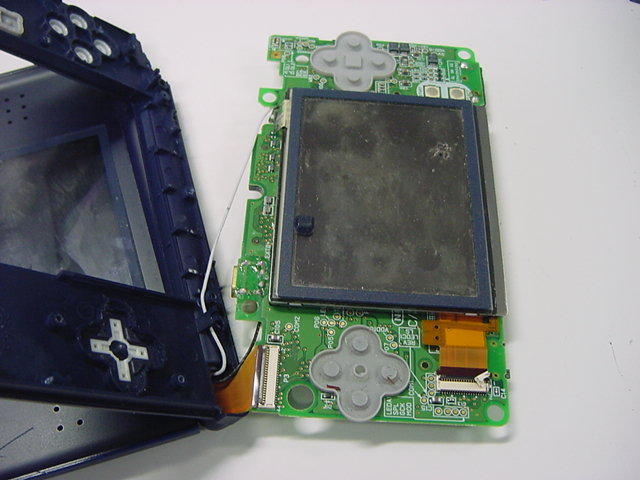

メイン基板を上ケースとのケーブルから切り離して
これが液晶パネル裏のメイン基板
これが液晶パネル側のメイン基板

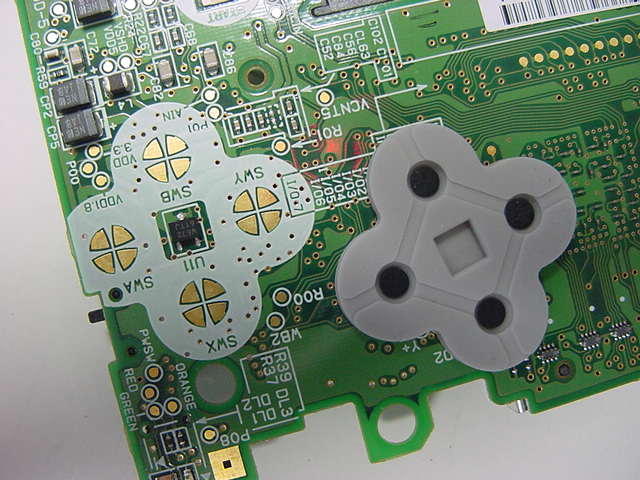

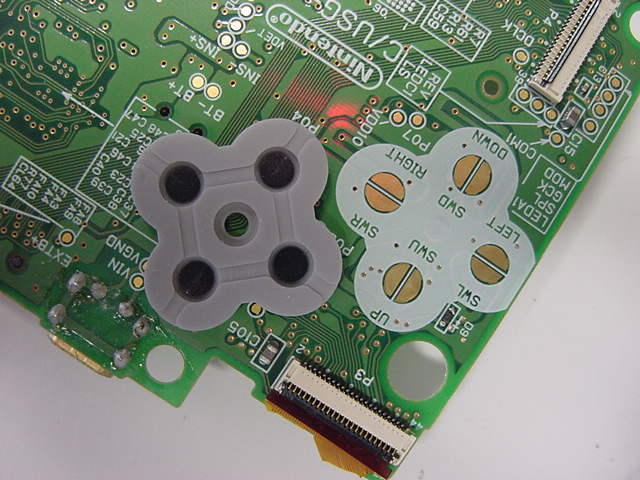

スイッチパッドは王道の金メッキ基板と導電ゴムスイッチ
電源電圧は3.3Vのようです

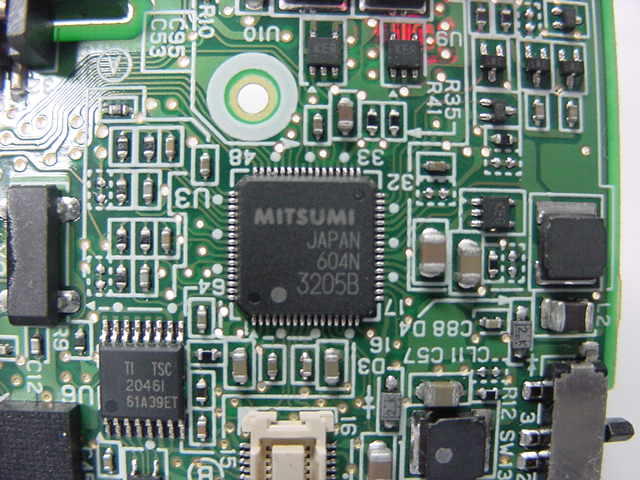

ミツミのLSIは何の処理用か?

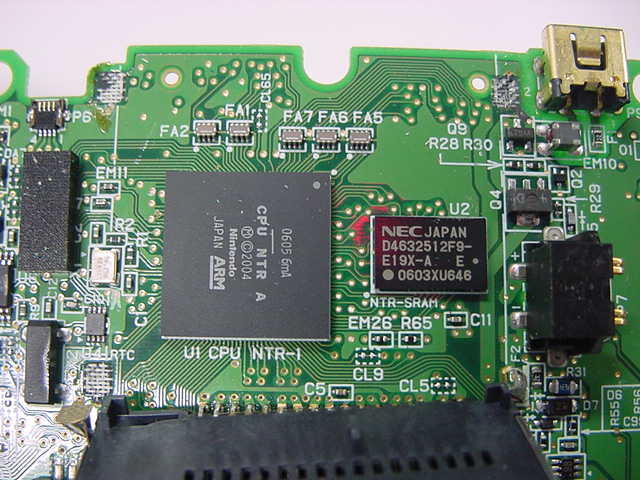

カードスロットの下にはメインの心臓部が

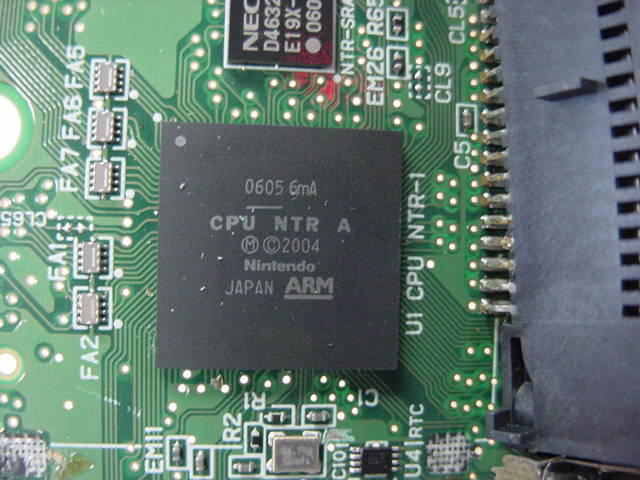

メインCPUはARMでした

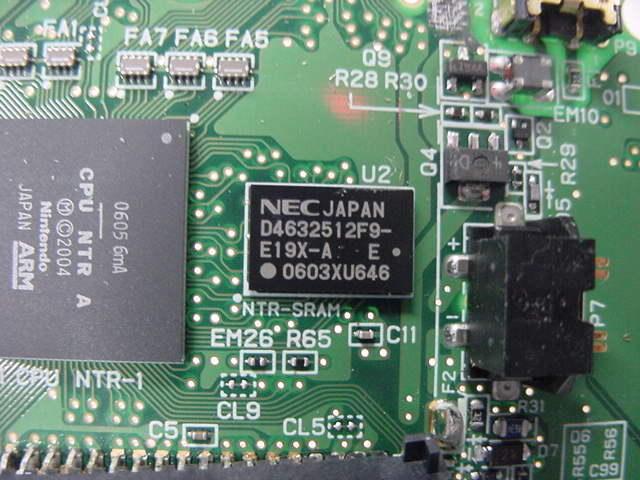

RAMはNECの512MB

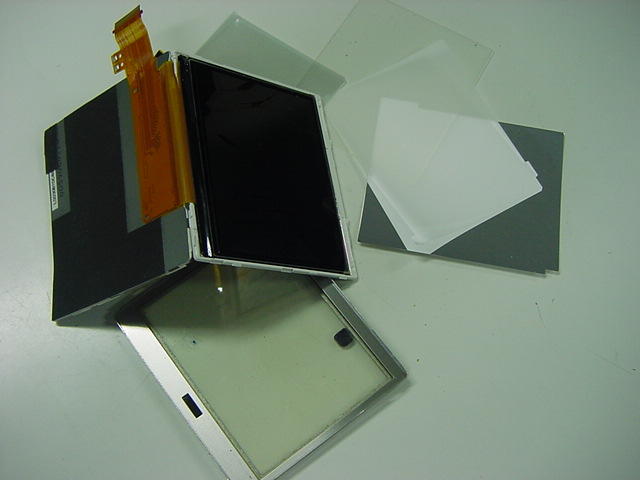

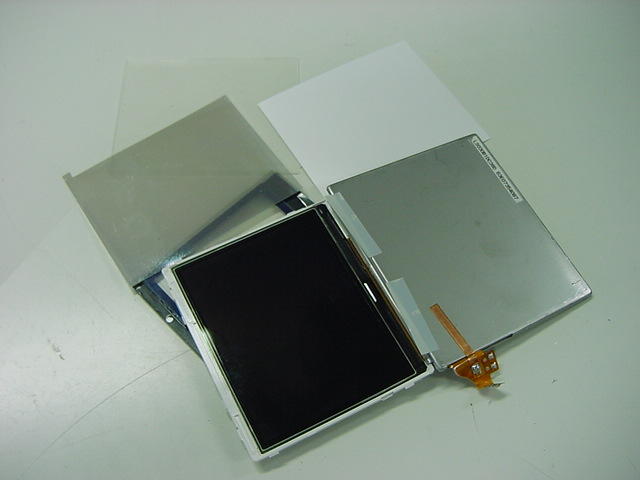

下側の液晶パネルはこんな感じ

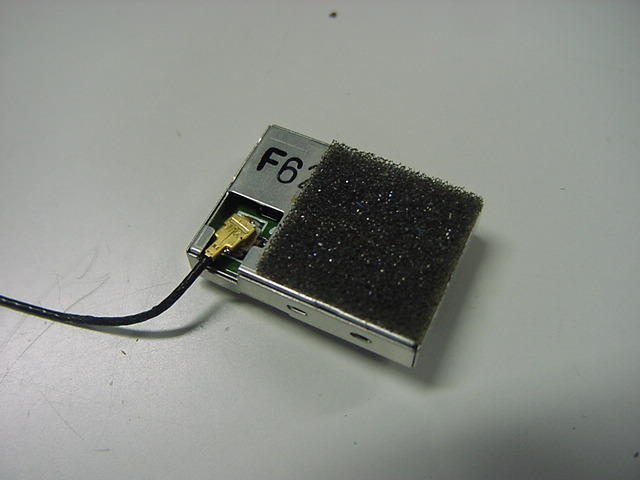

これはWiFiのモジュール

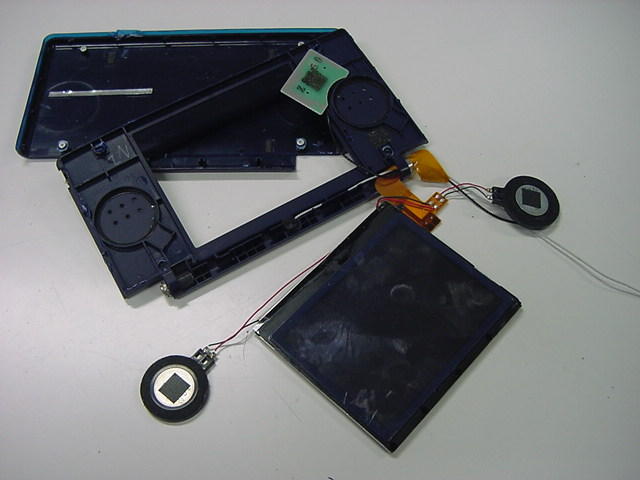

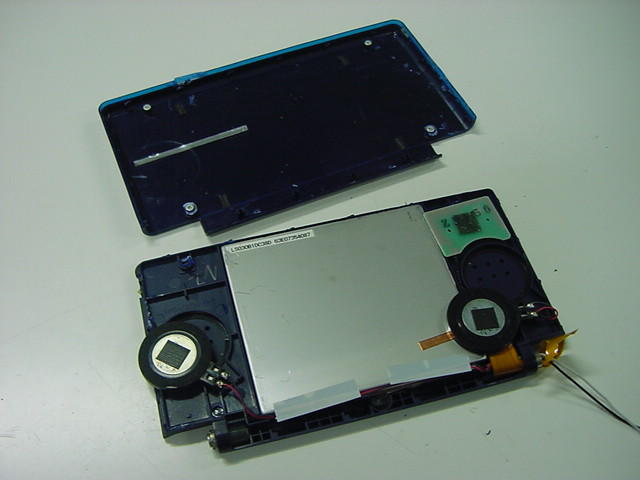

今度は上ケースを分解するとステレオのスピーカが
緑の基板は加速度センサかな?
上側の液晶パネルはこんな感じ
