リュ君インスタ完成、イ君システム開発

2012年7月 長嶋洋一

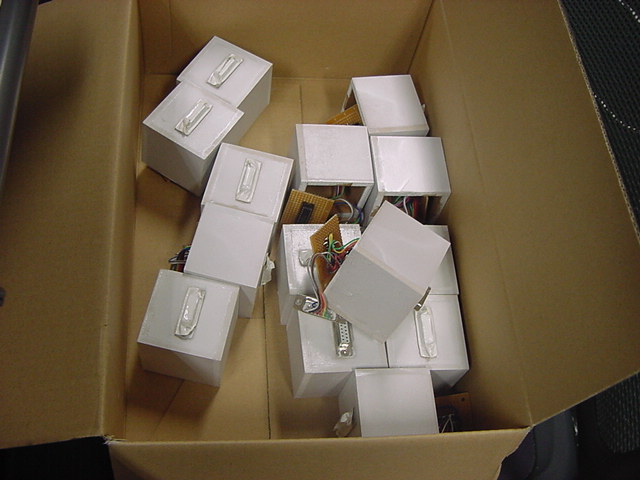

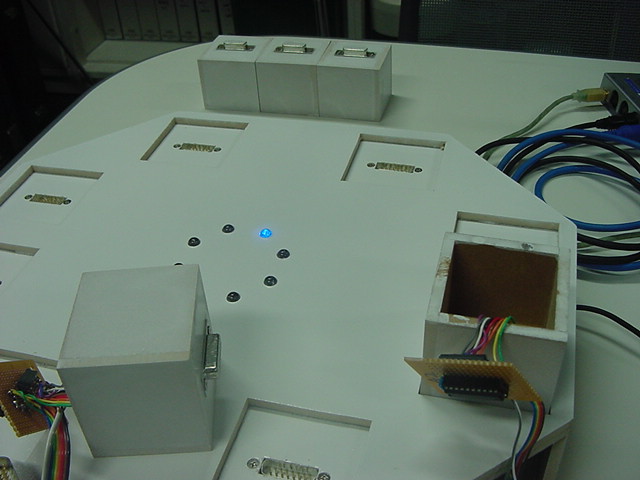

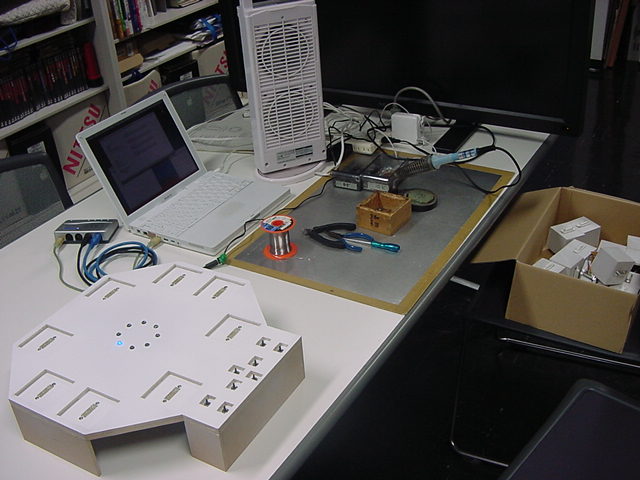

ここから44個のBoxの改造の様子を記録してみました

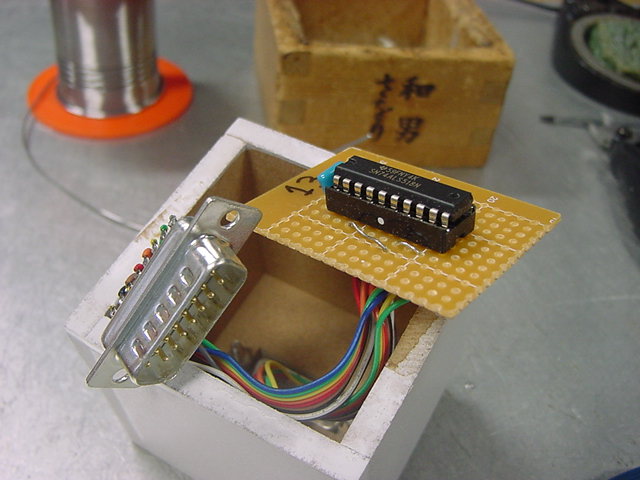

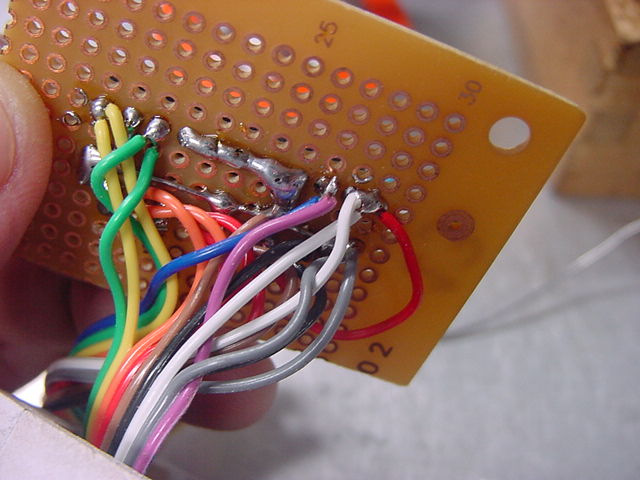

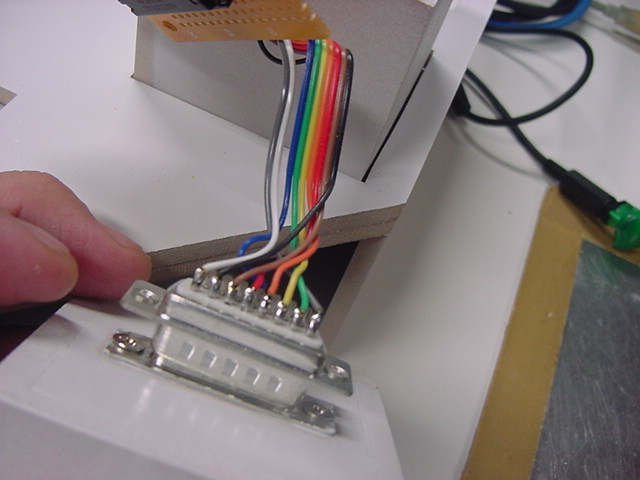

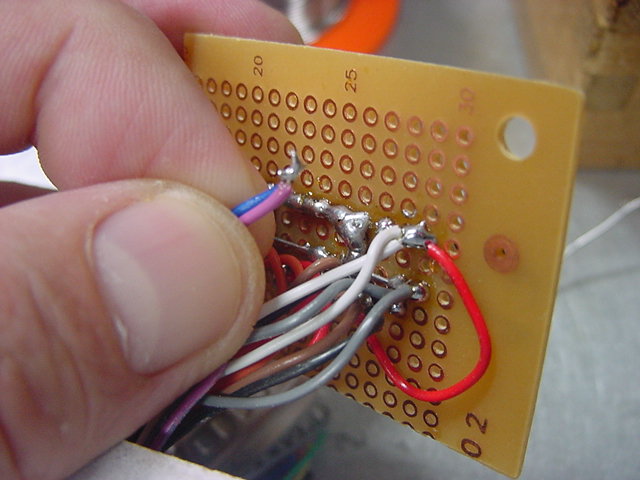

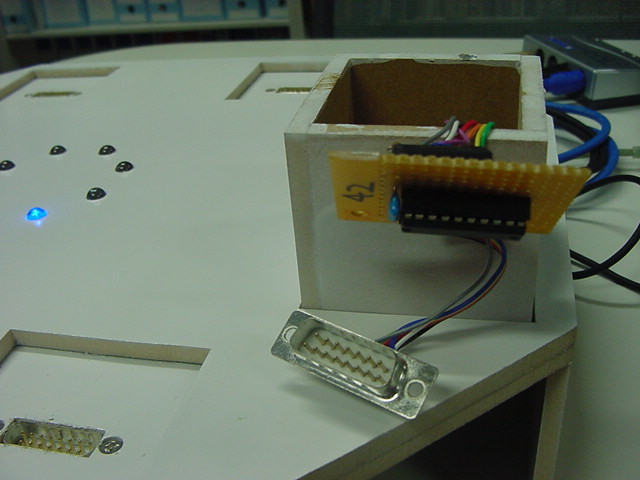

まずデータバスの線をいったん外して

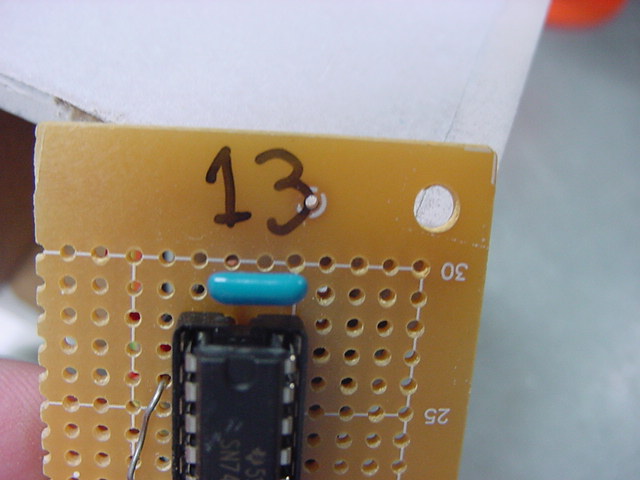

VCCのエリアを拡大して

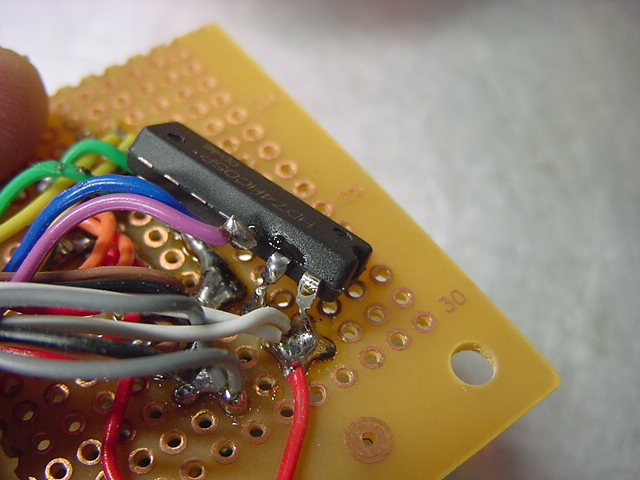

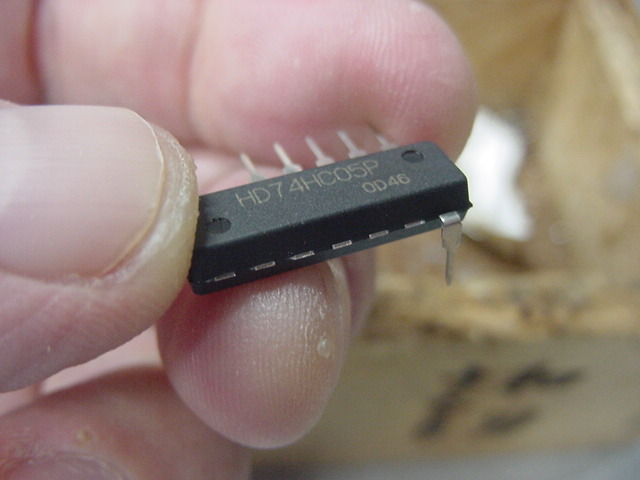

増設にオープンコレクタの74HC05。6回路のうち1つだけ使用

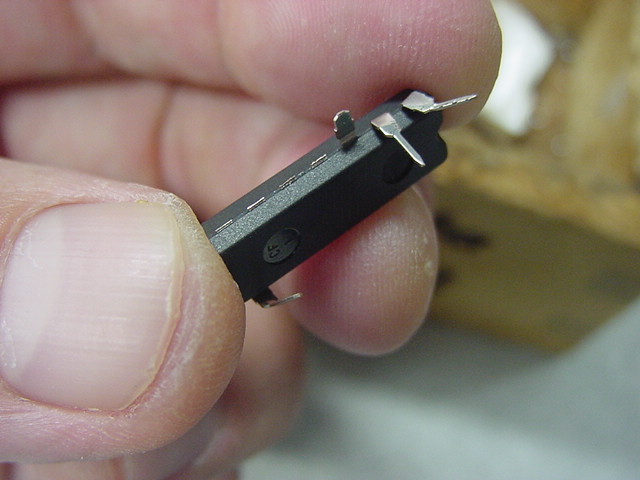

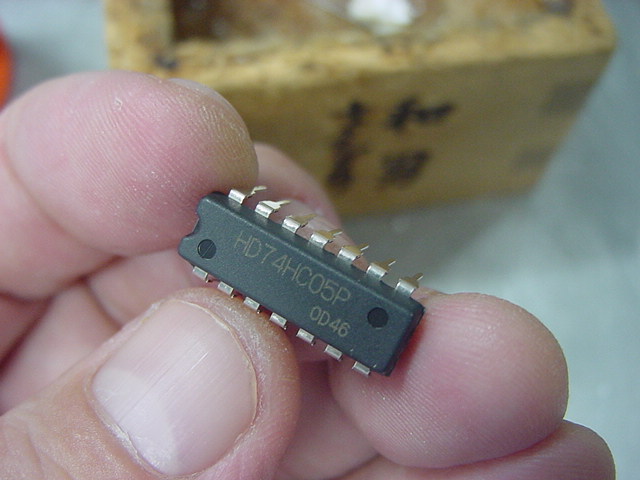

空中配線のためにリード線を90度曲げて

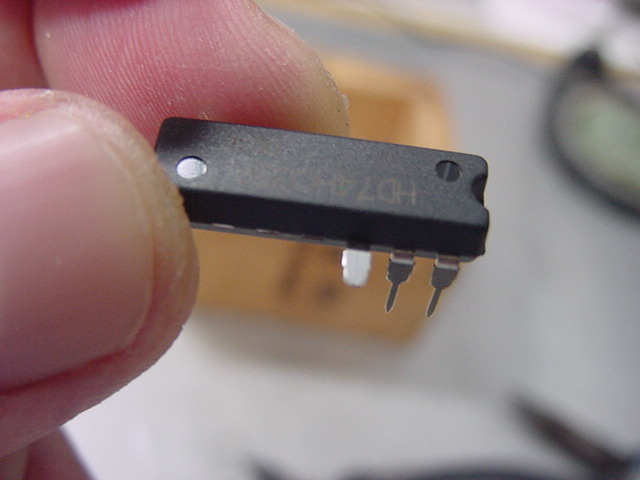

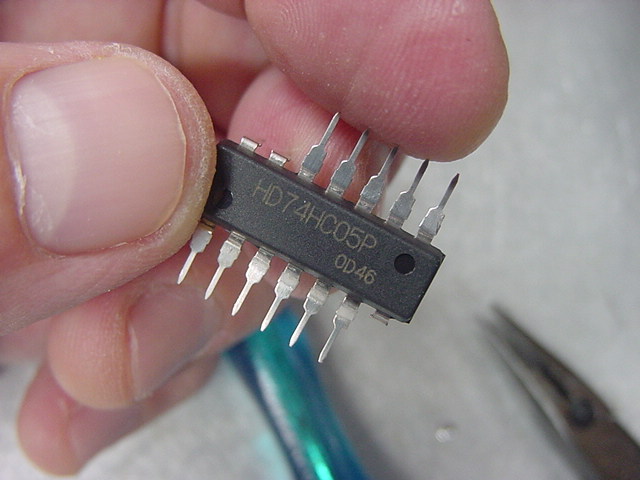

使わないリードはカットして


反対側は1本だけ微妙に残して

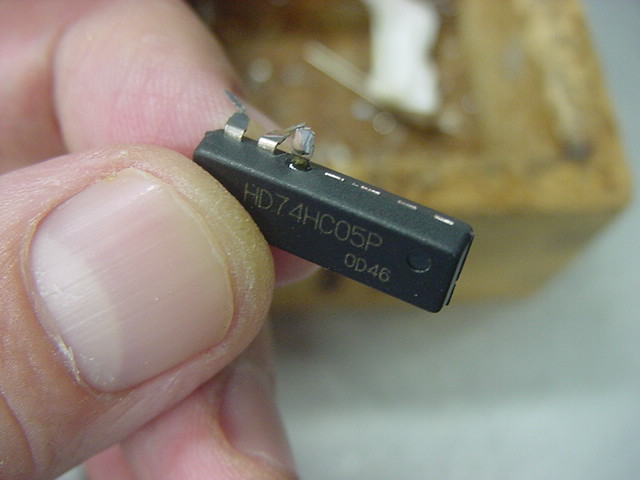

残ったリードを絶妙な3次元配置に曲げます


全てはんだメッキして

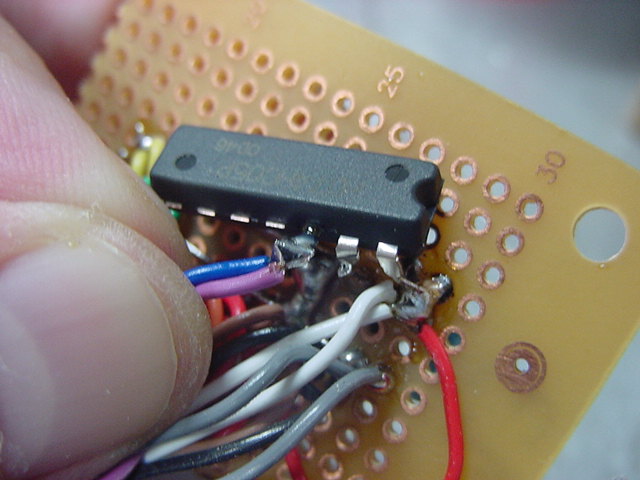

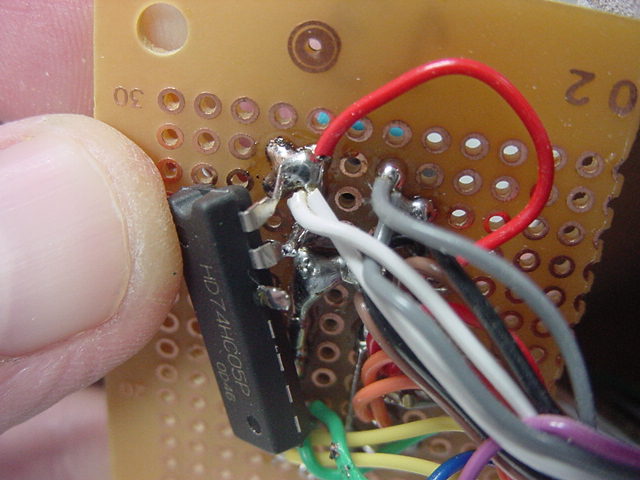

まずは7番ピンをGNDに付けて


入力をさきほど空けたデータバスラインに接続


14番ピンをVCCに付けて

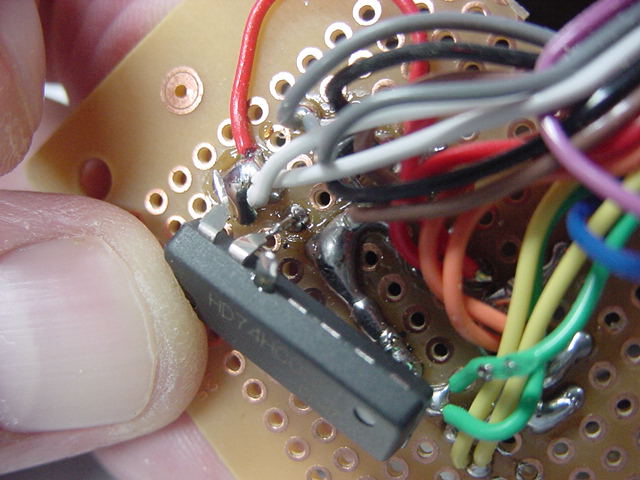

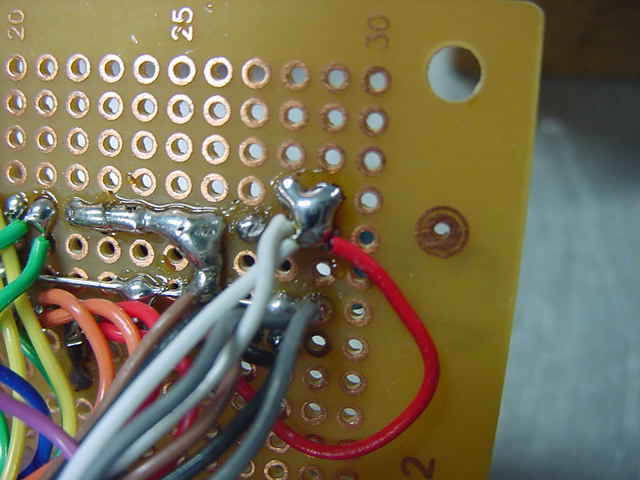

出力にデータバスの線を取り付けて


13・14ピンの根元をはんだメッキして

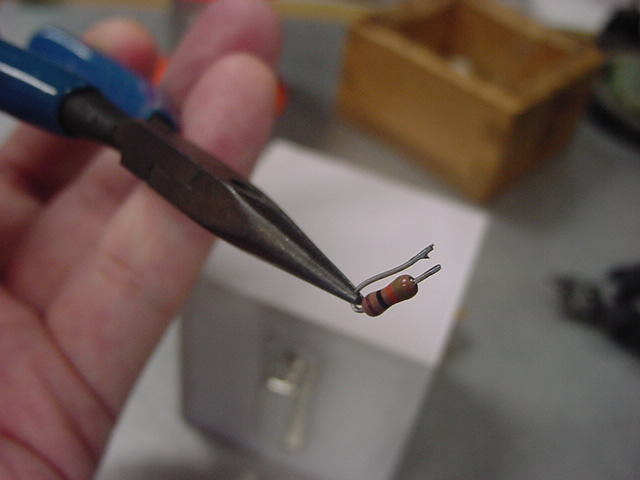

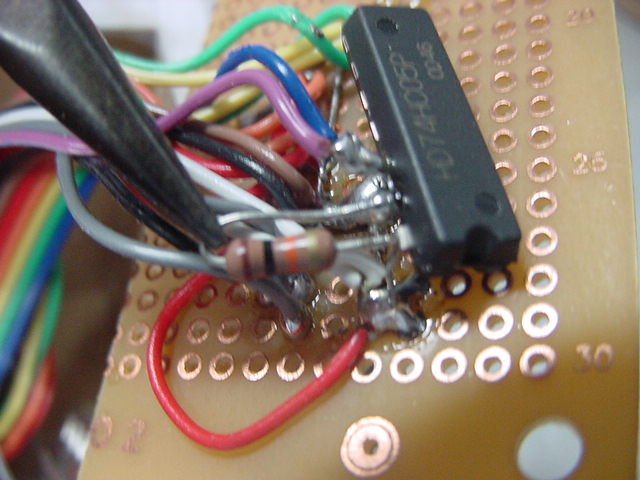

プルアップ抵抗もはんだメッキして

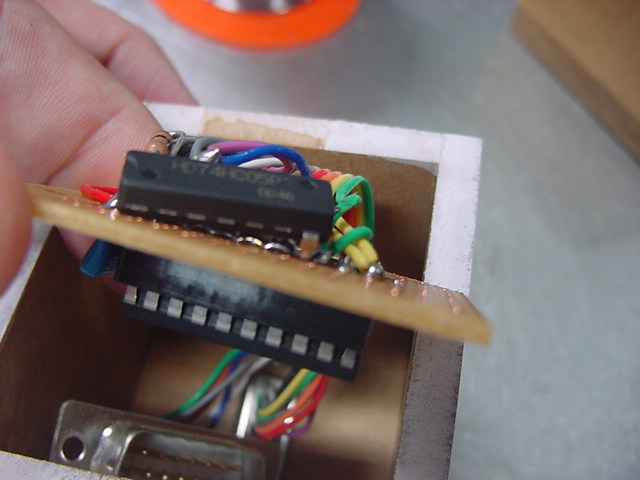

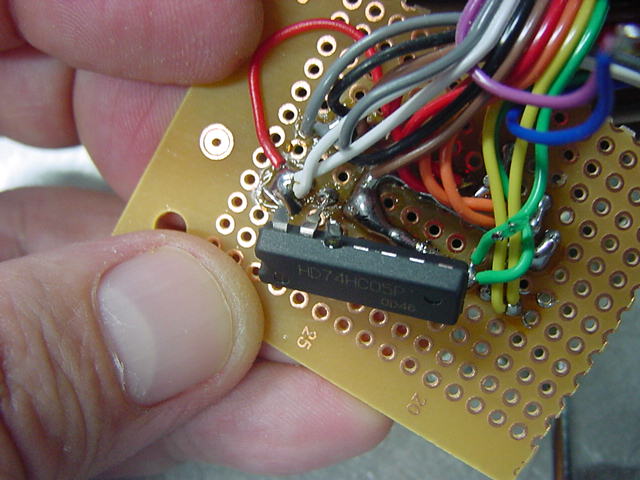

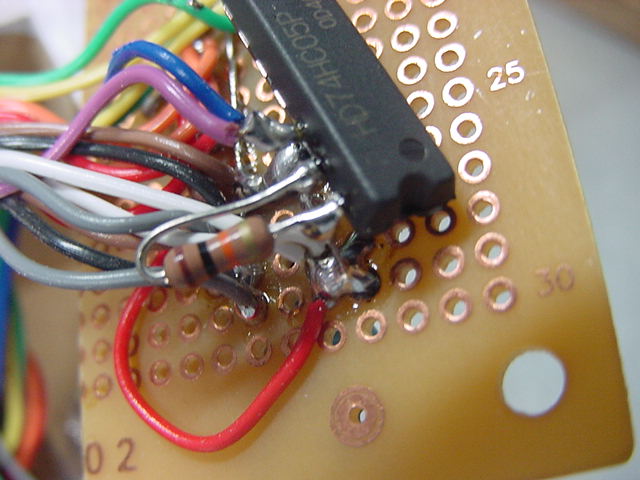

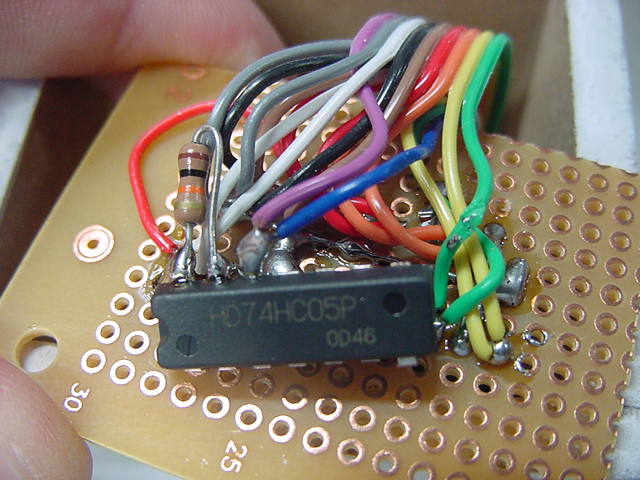

取り付けます

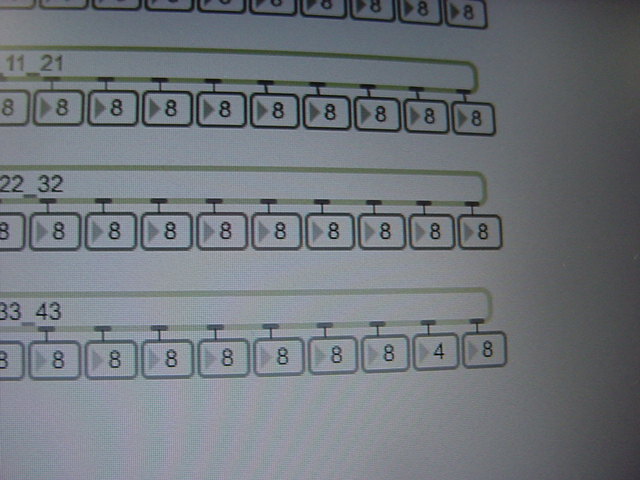

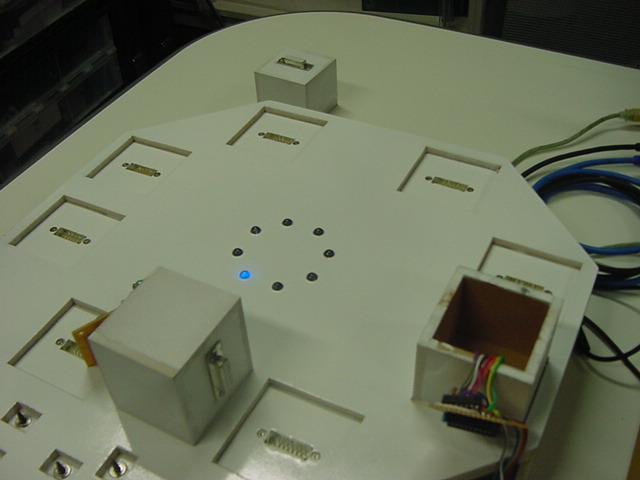

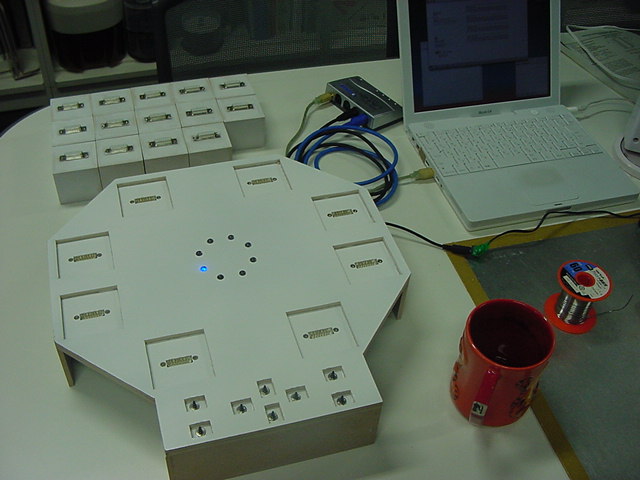

これで完成。これを全44個全てにやりました(^_^;)

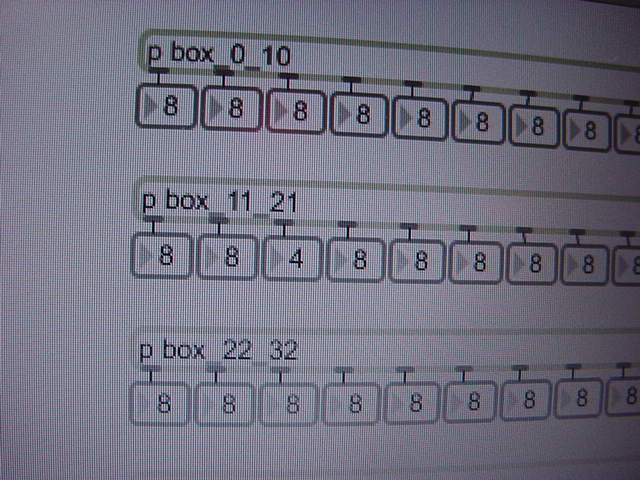

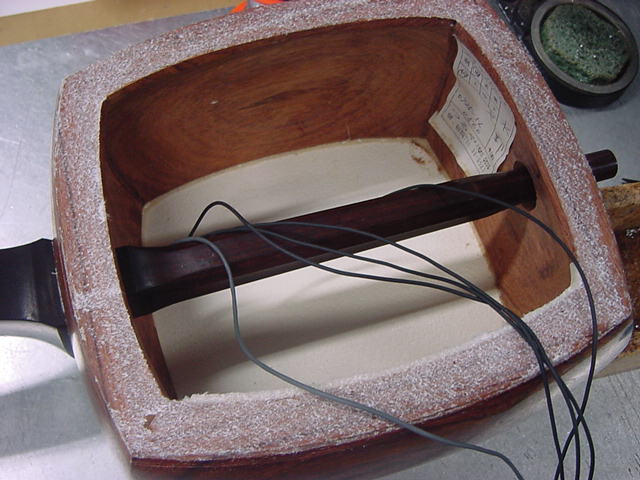

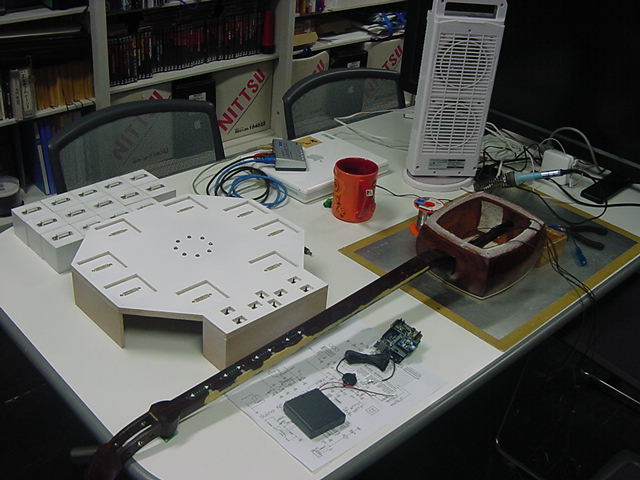

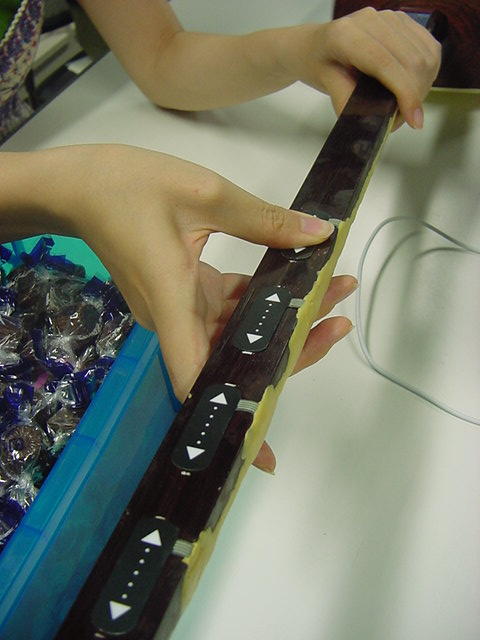

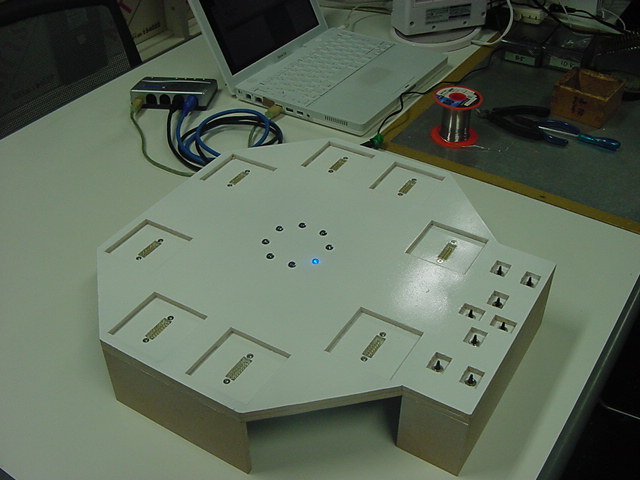

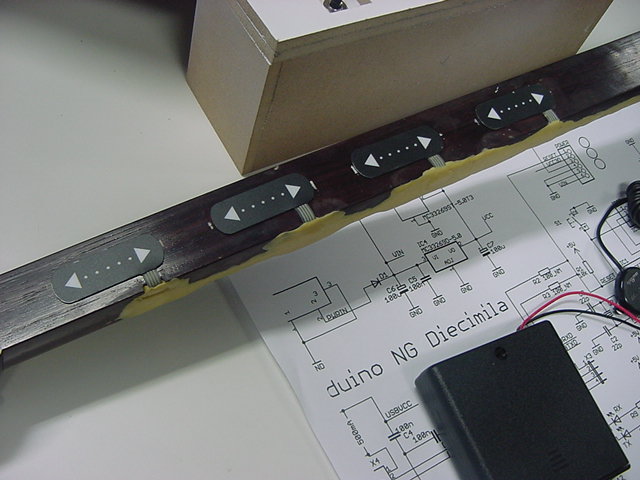

これでリュ君は完成、次はイ君の方です

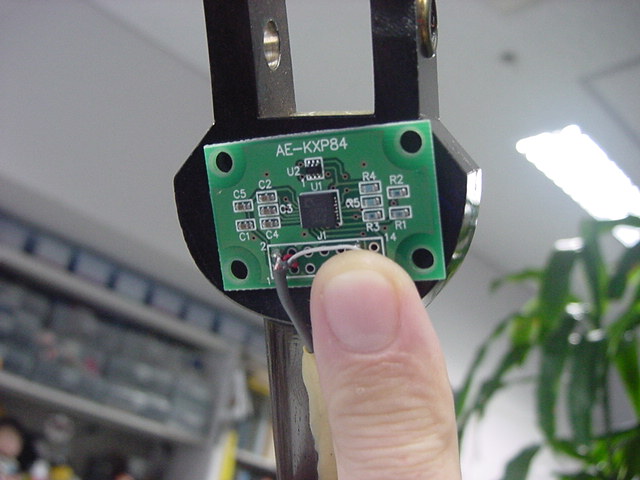

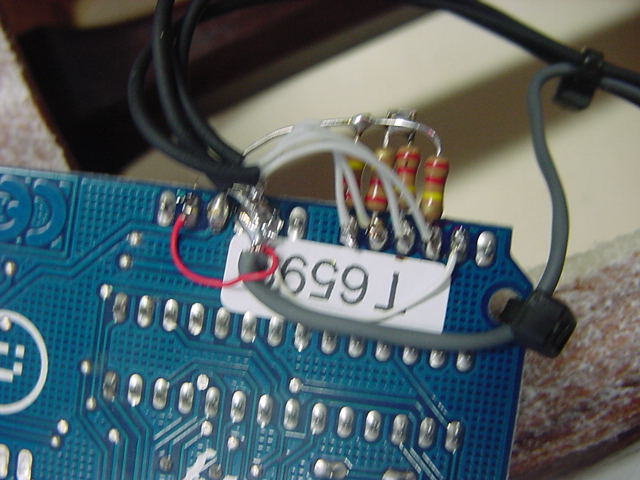

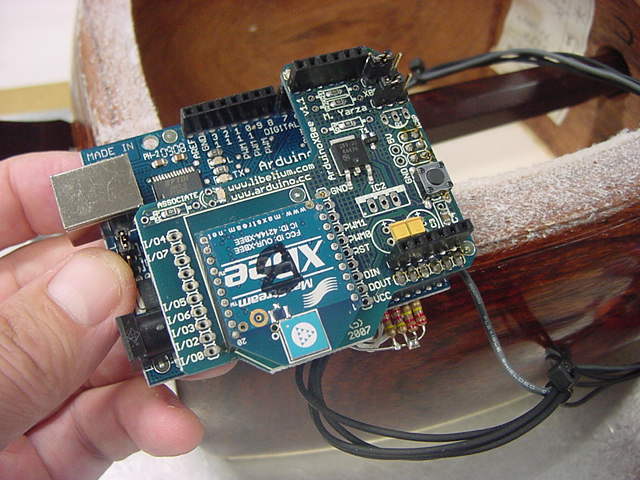

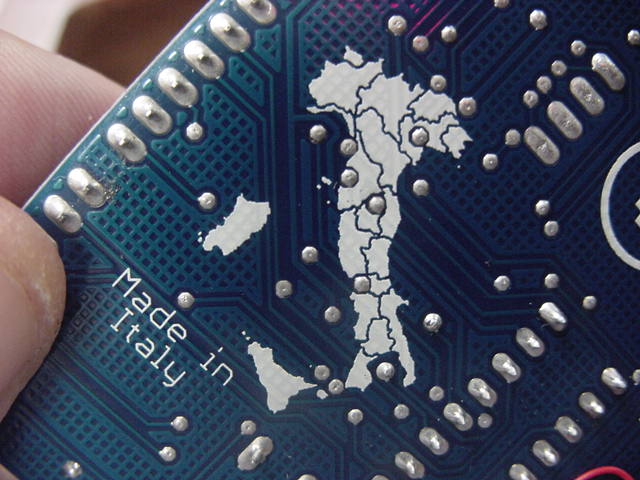

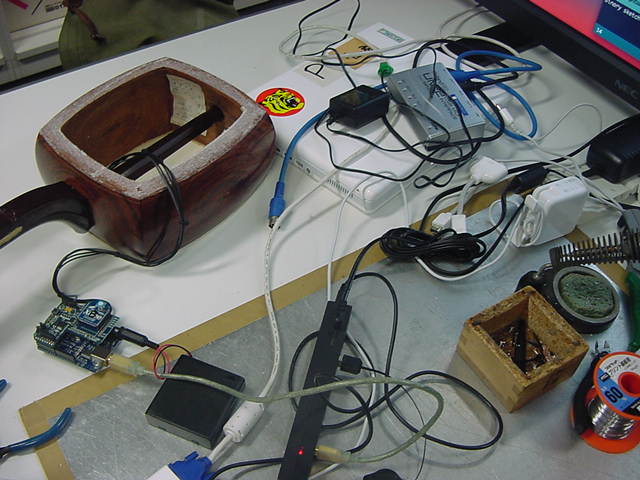

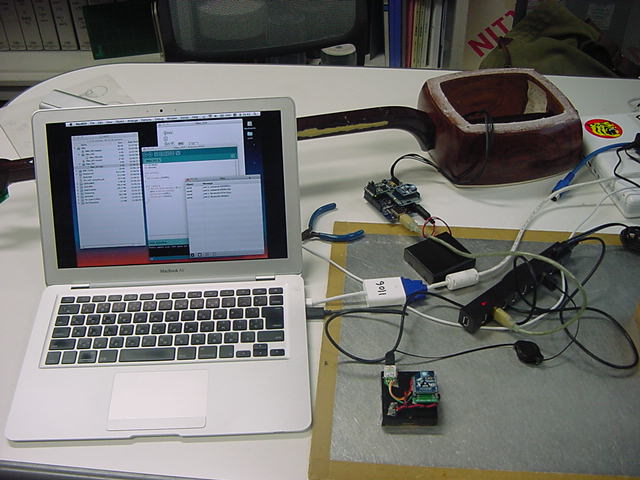

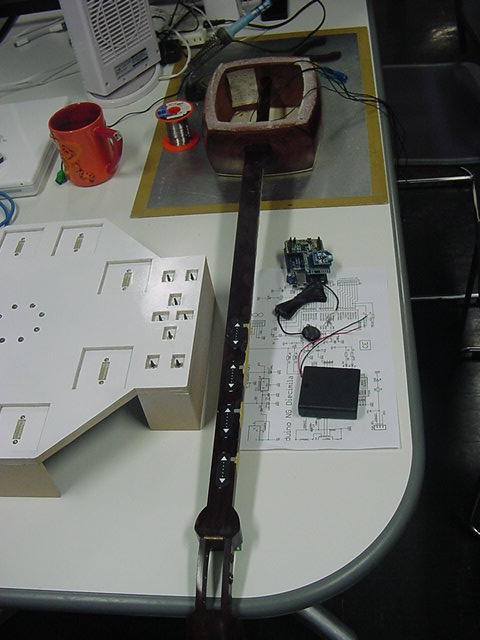

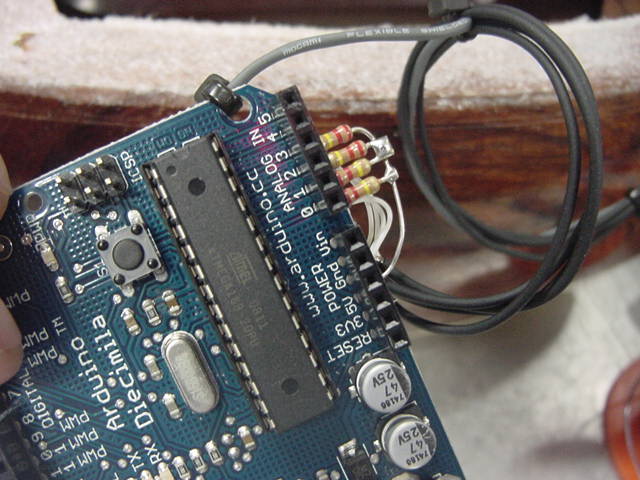

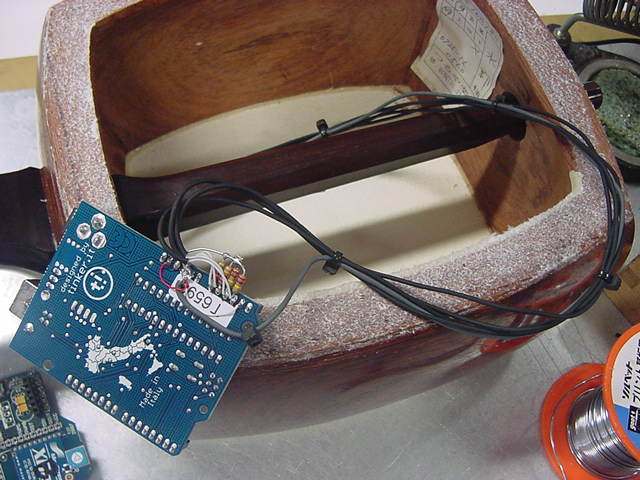

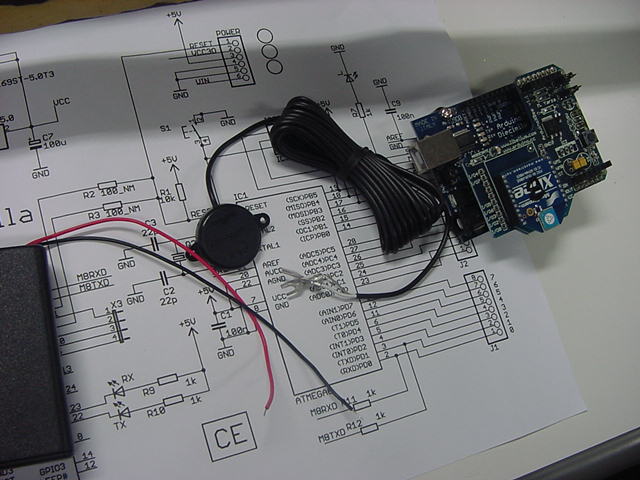

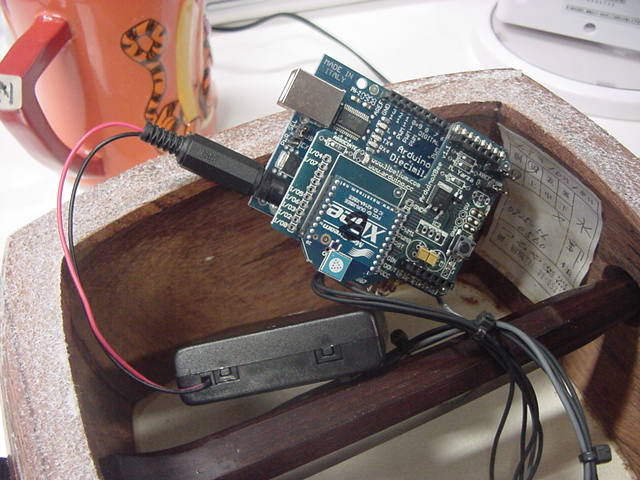

Arduinoの回路接続も完成

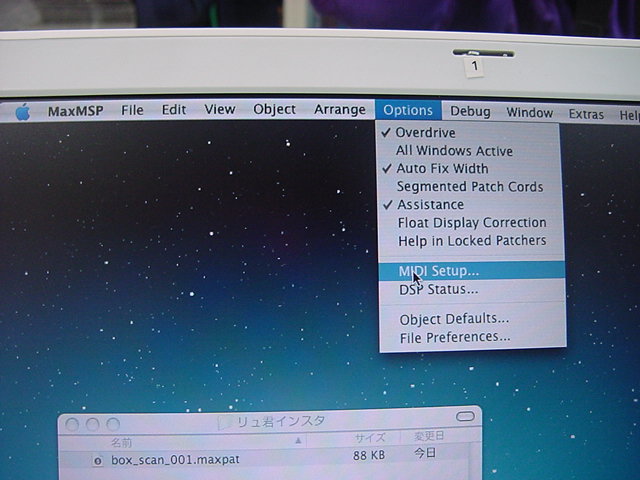

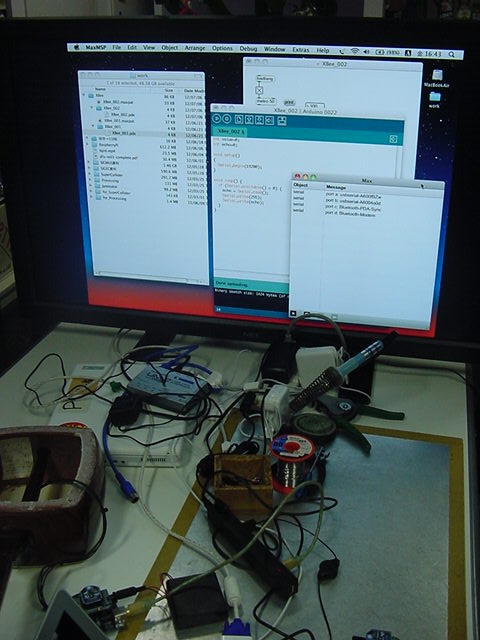

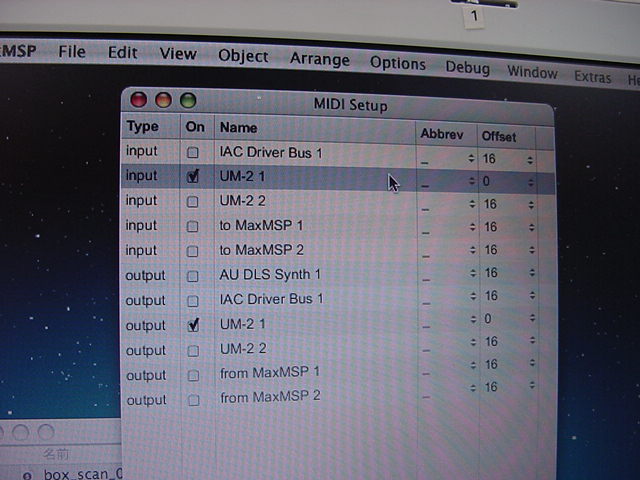

これは環境設定のメモ

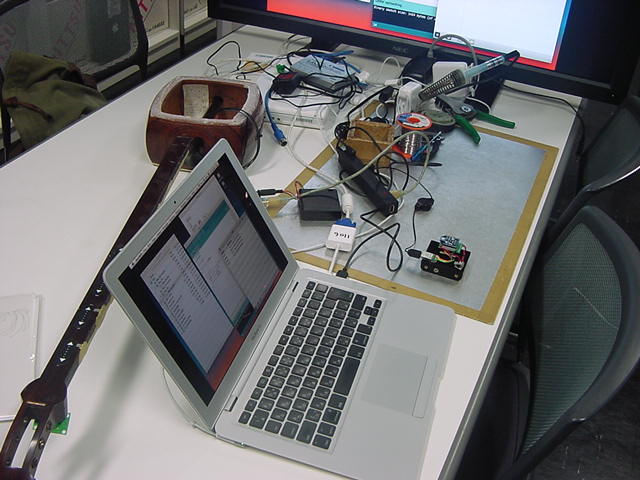

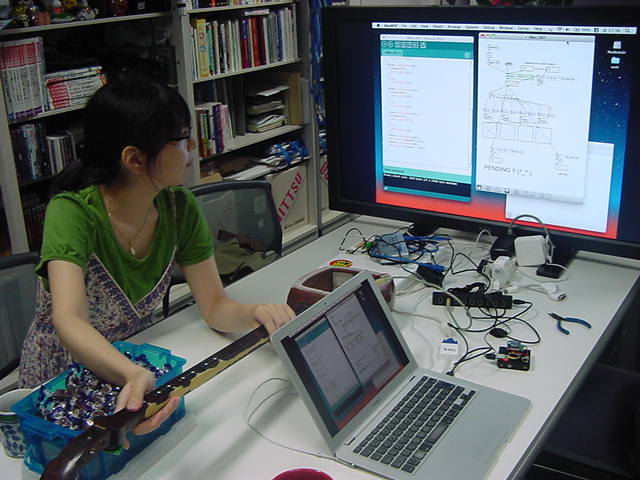

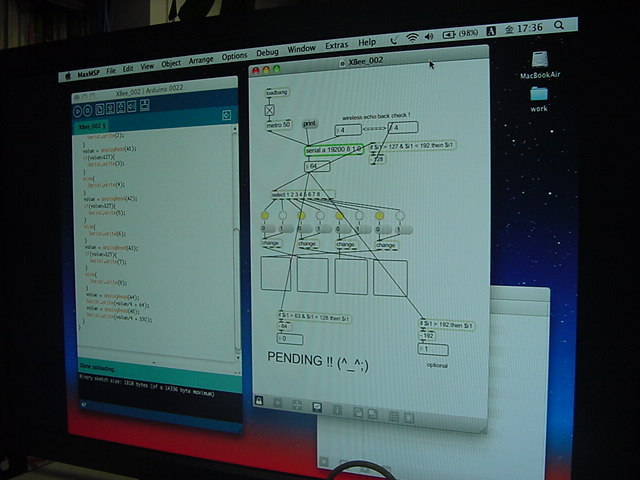

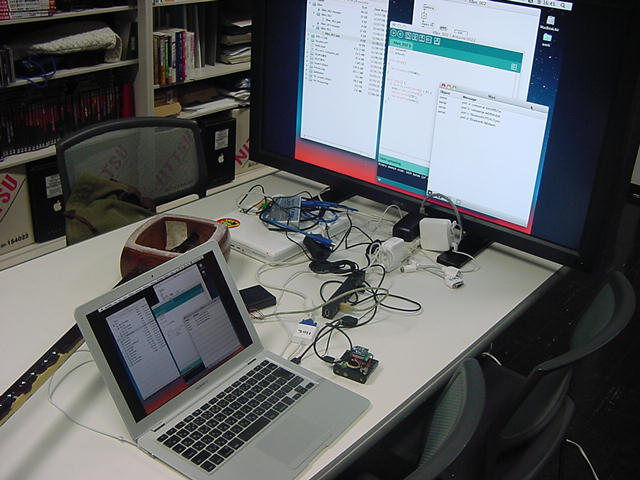

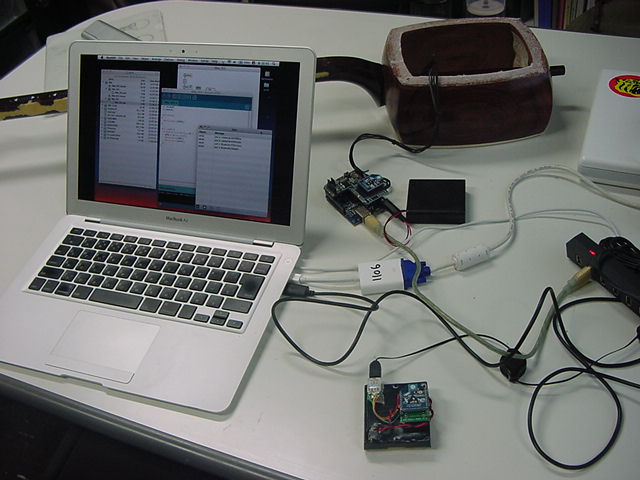

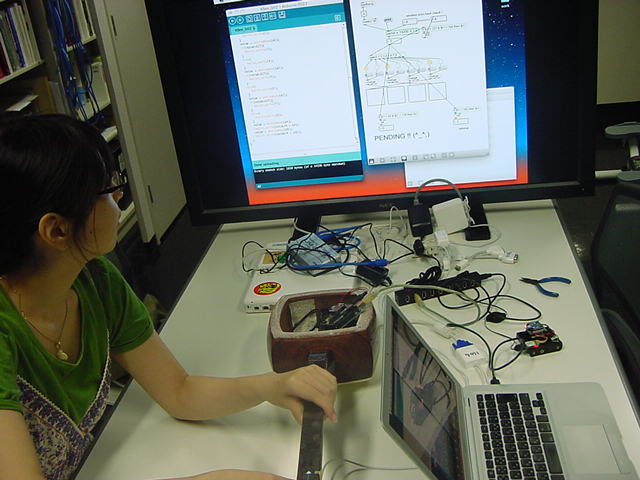

Arduino開発のセットアップ完了

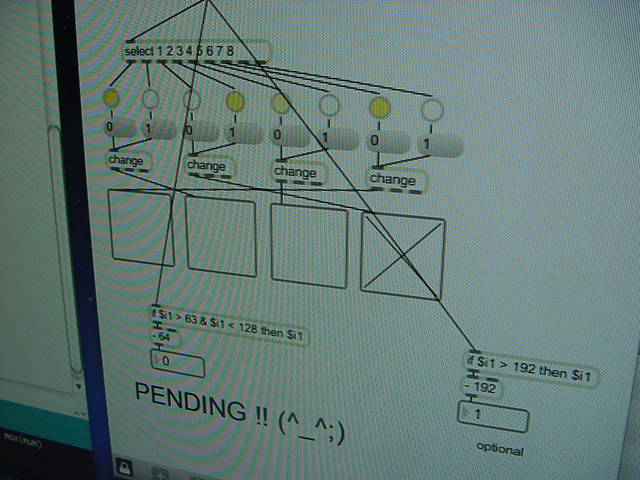

一部、検討事項を残して本日の作業終了(^_^;)
