いじいじセンサ・フロントエンド

2007年7月　長嶋洋一

---

M2の嶋田クンのインスタレーション作品(MAF2007や修了制作が目標)のために、 造形を「いじいじ」触った、衝撃(ノイズ)を電圧として出力する フロントエンド回路を作りました。 この電圧をi-CubeやAKI-H8で受けてMIDI化してMax/MSP/jitterで料理する、 というアナログ・フロントエンド部分です。

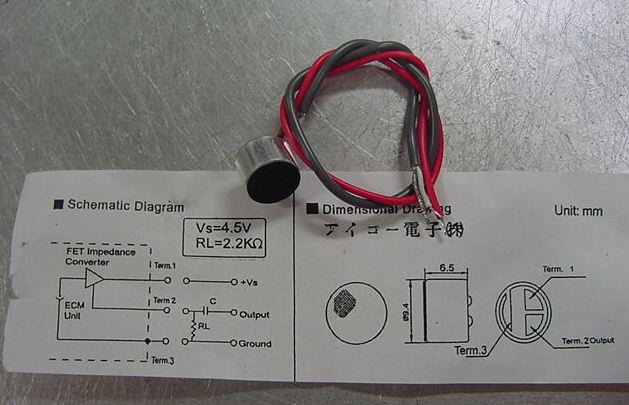

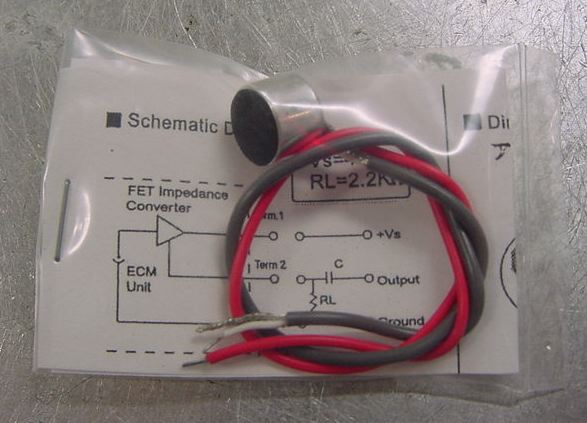

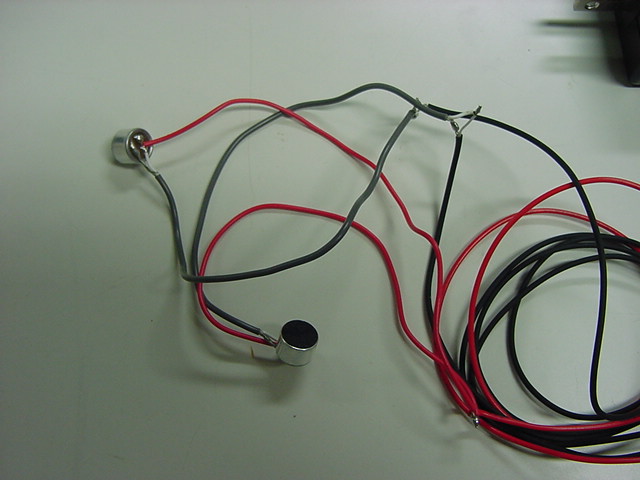

使ったのは、このコンデンサマイクです。160円。

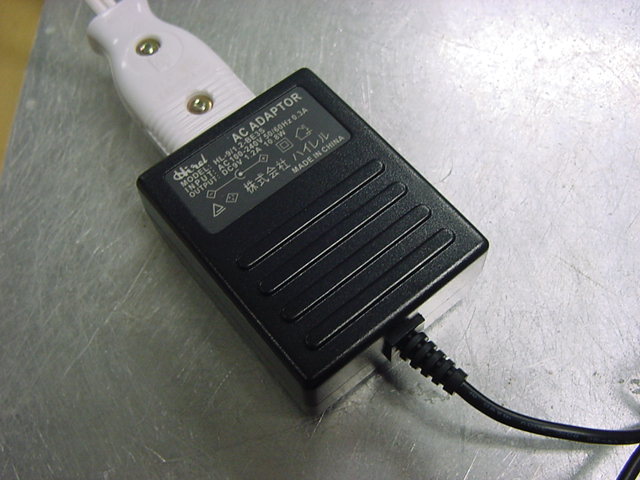

電源はいつもの秋月アダプタ。

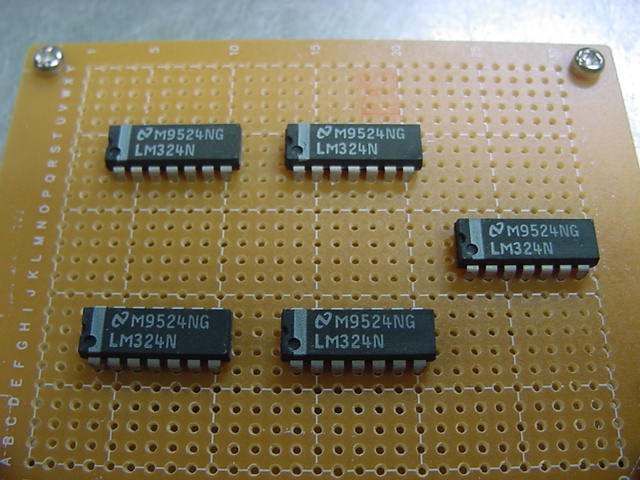

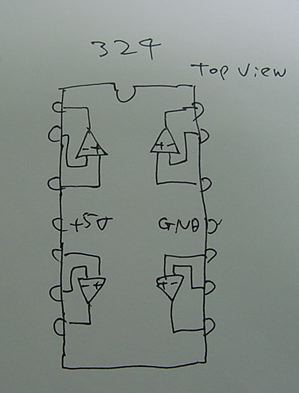

OPアンプはいつもの324。+5Vの単電源で使います。

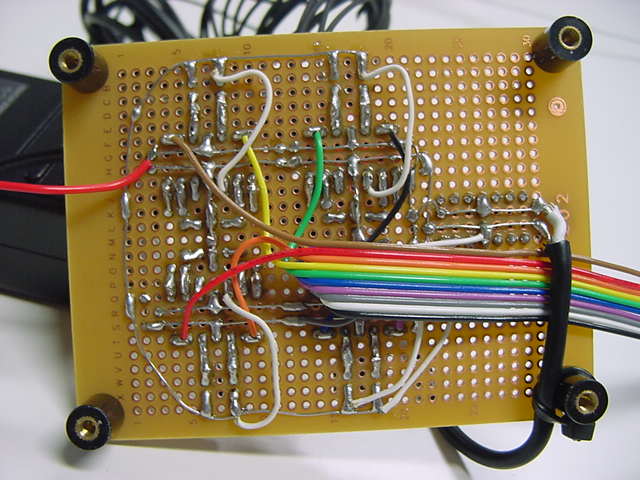

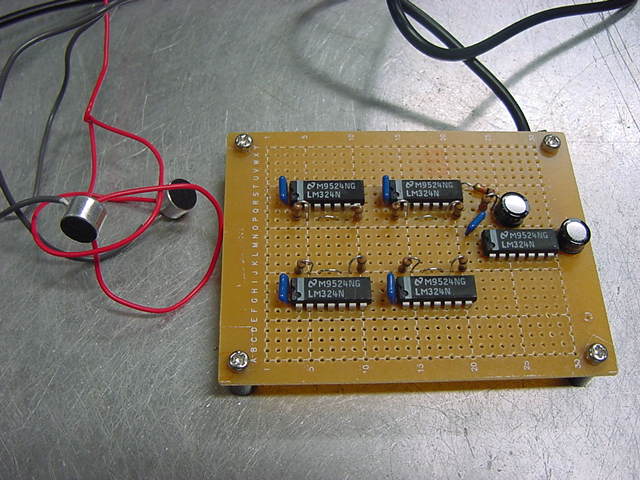

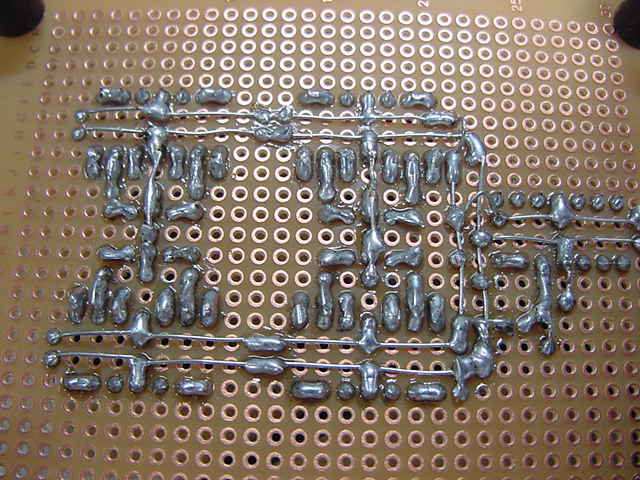

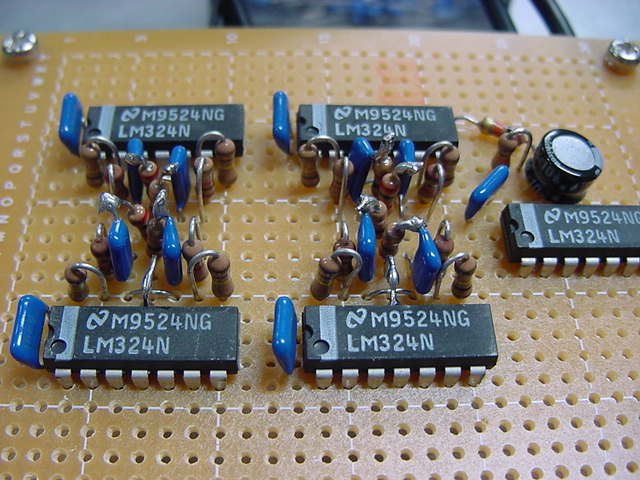

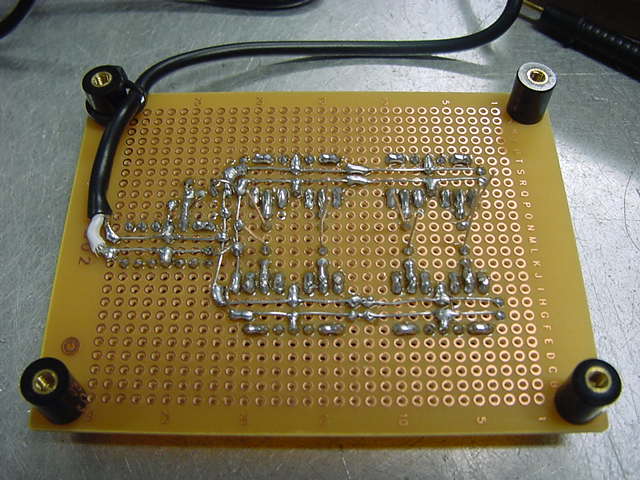

ぼちぼち配線していきます。

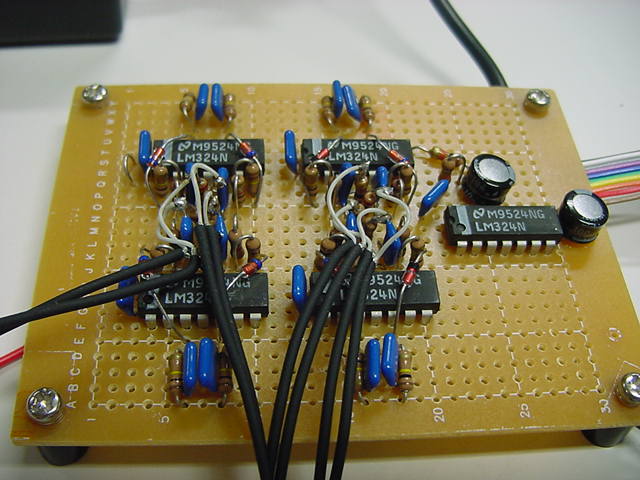

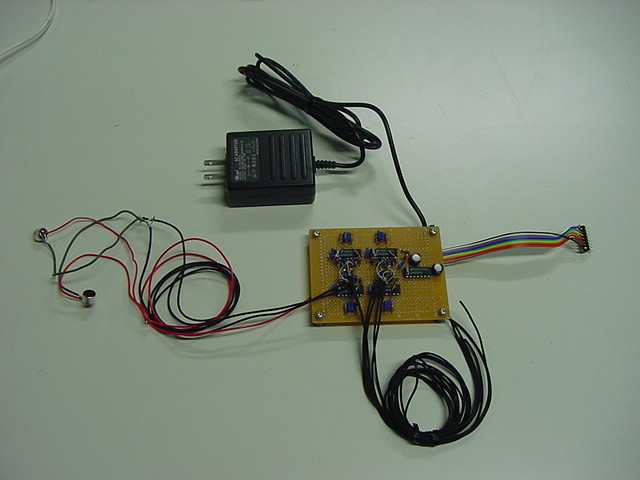

完成しました。マイクは2個だけ実装。

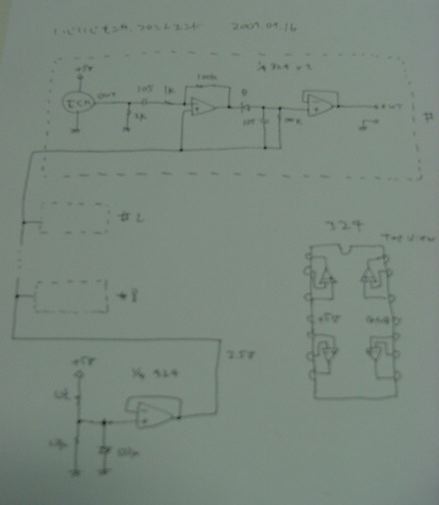

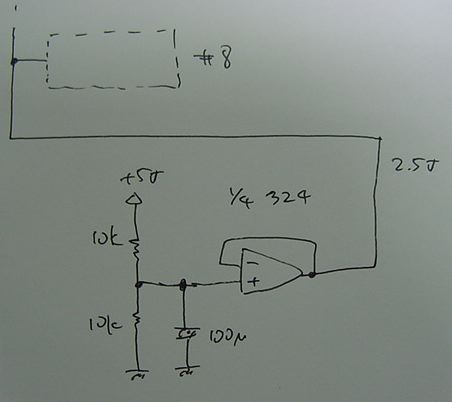

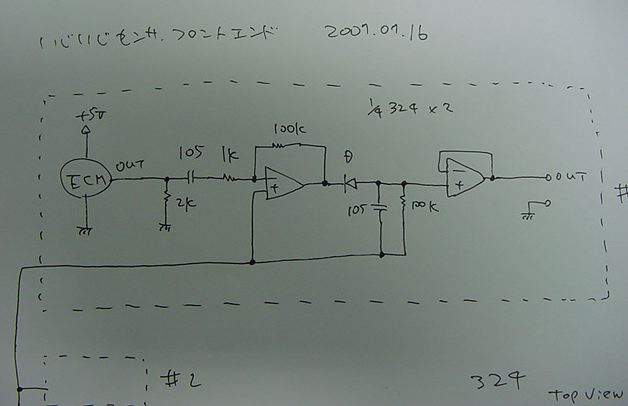

これが回路図。いろいろ活用できます。
