配線完了
2007年1月 長嶋洋一

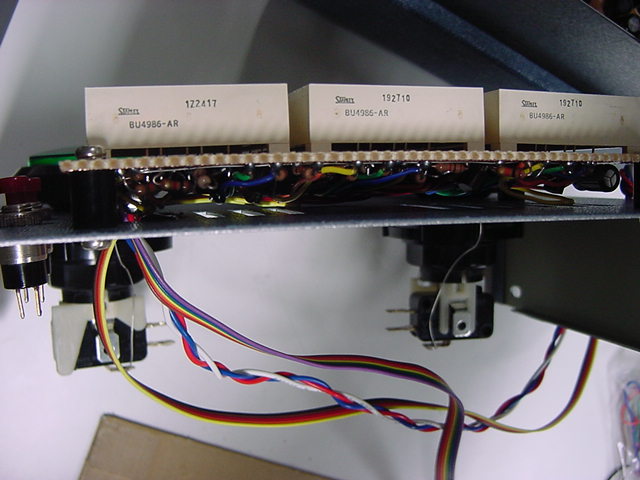

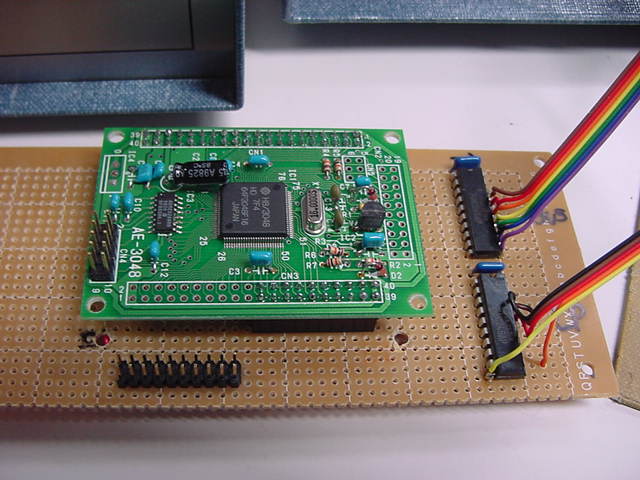

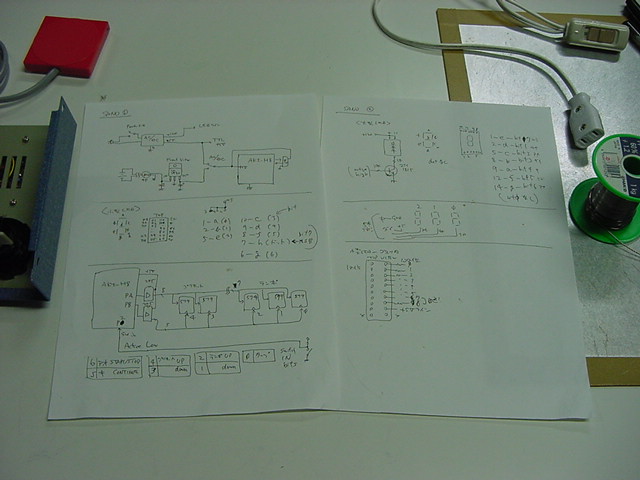

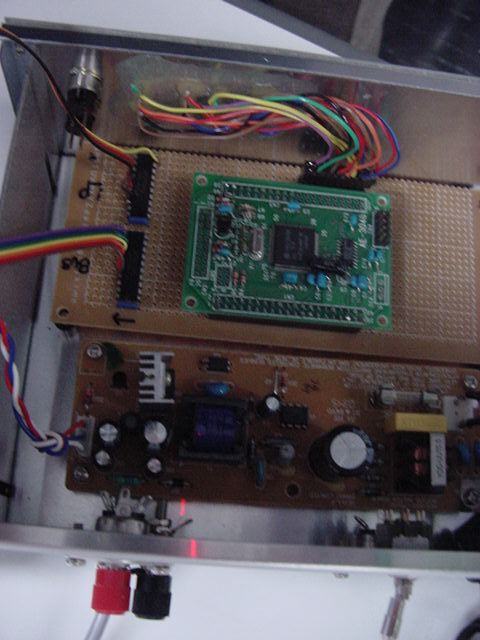

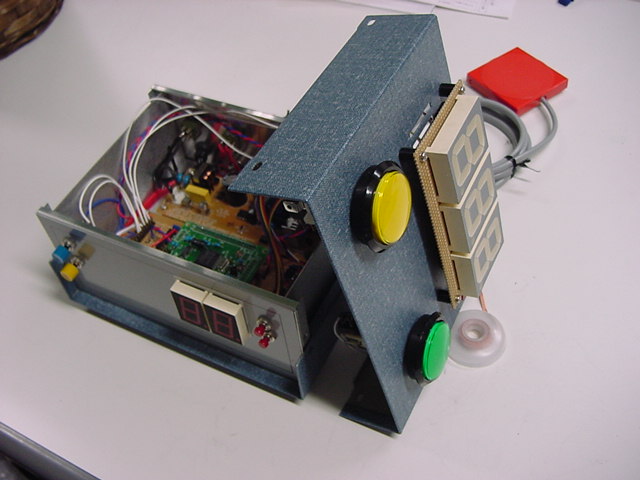

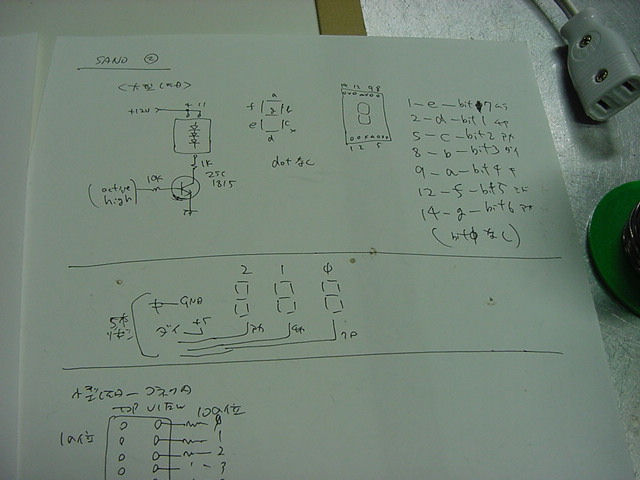

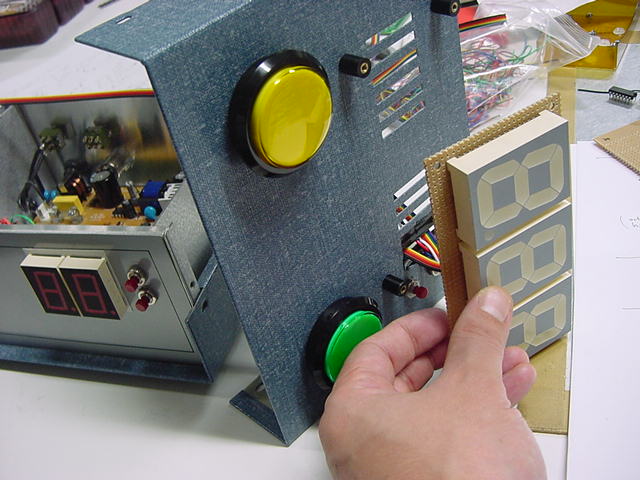

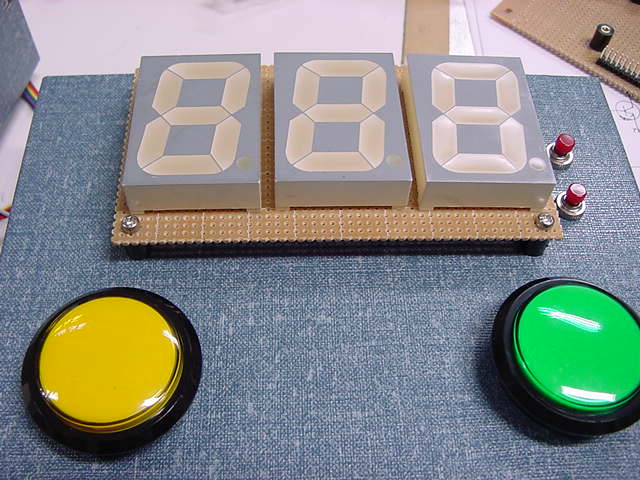

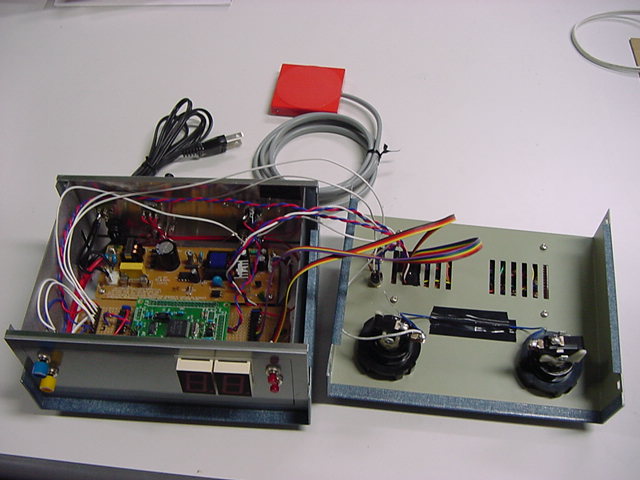

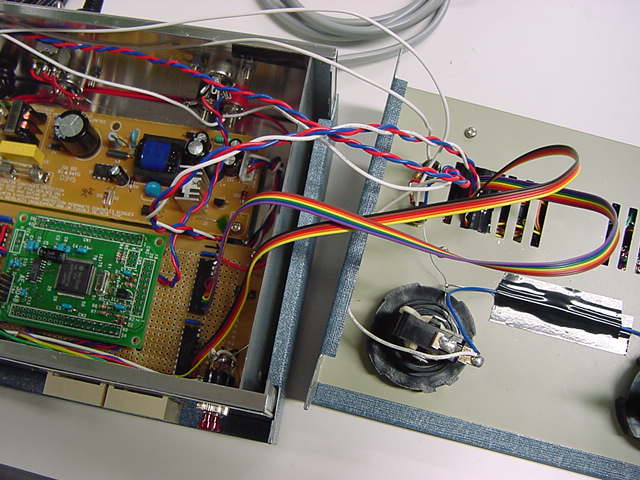

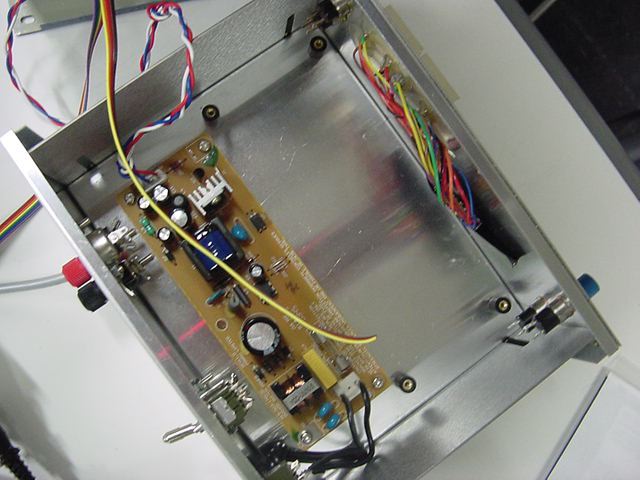

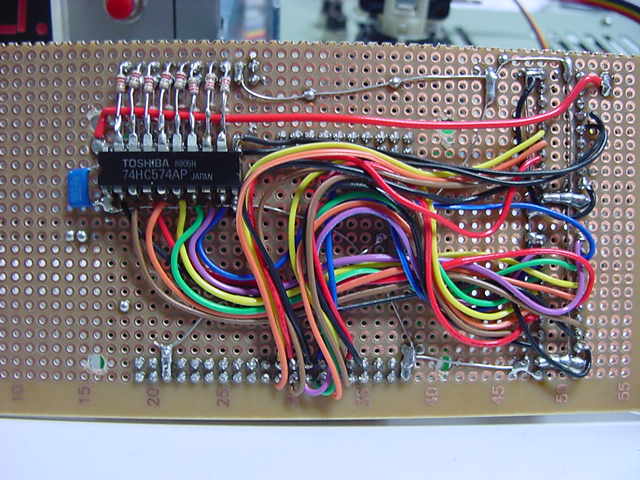

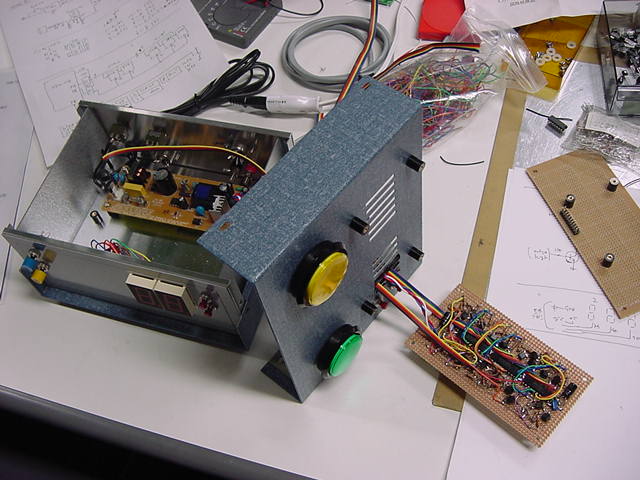

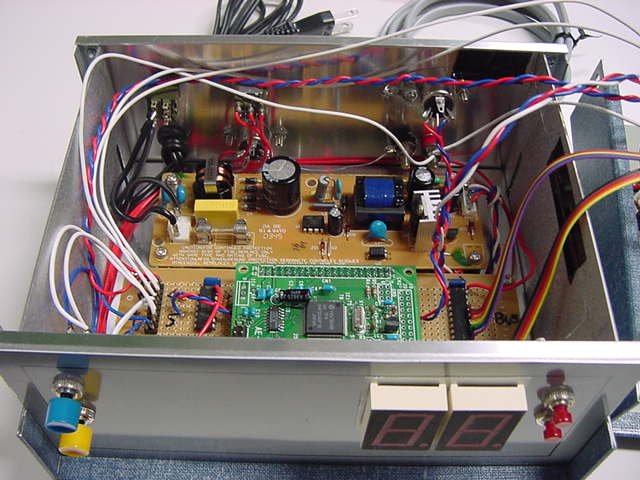

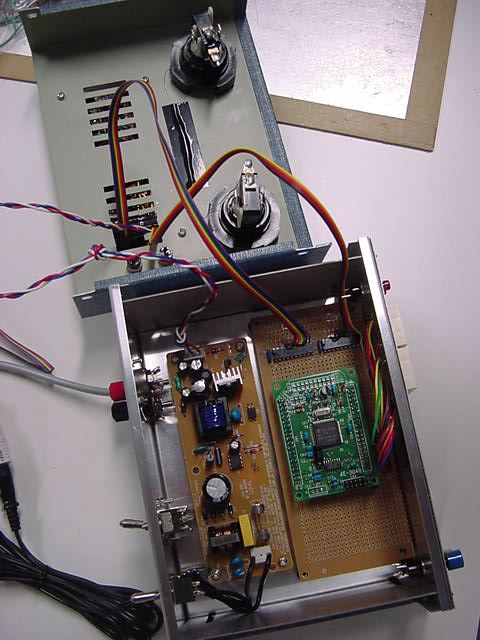

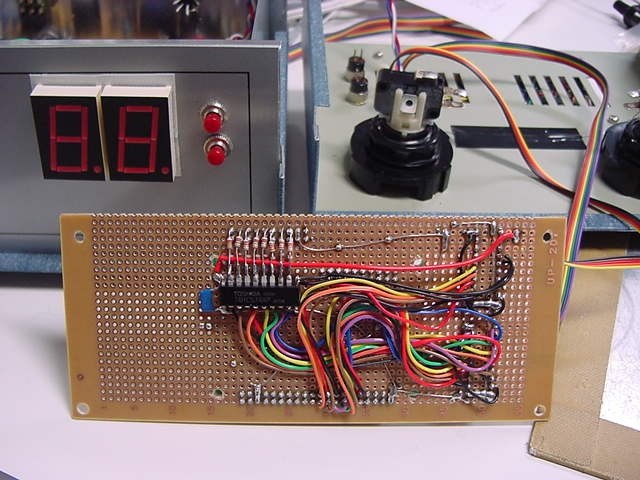

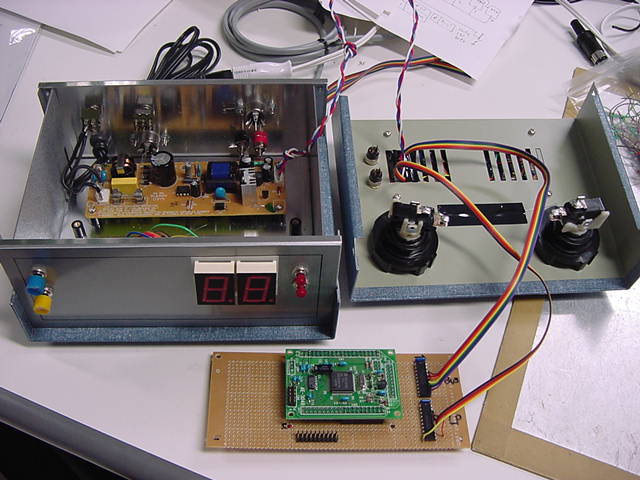

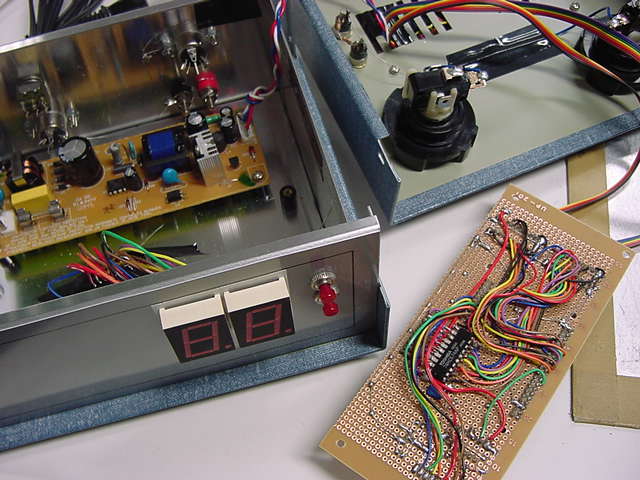

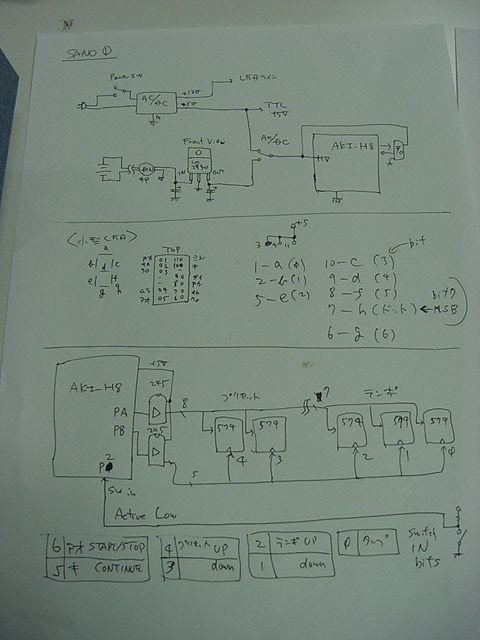

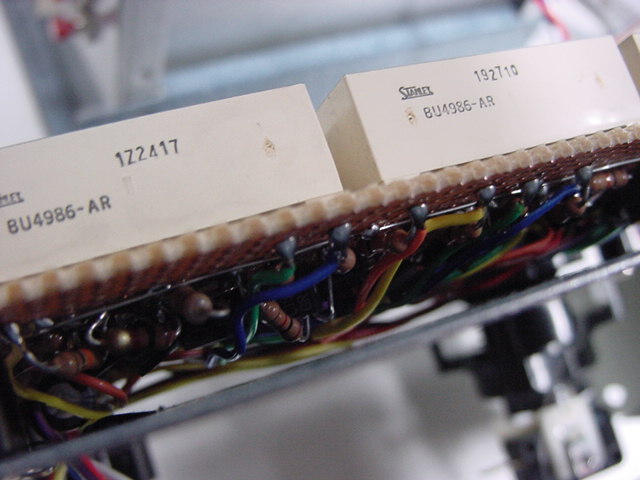

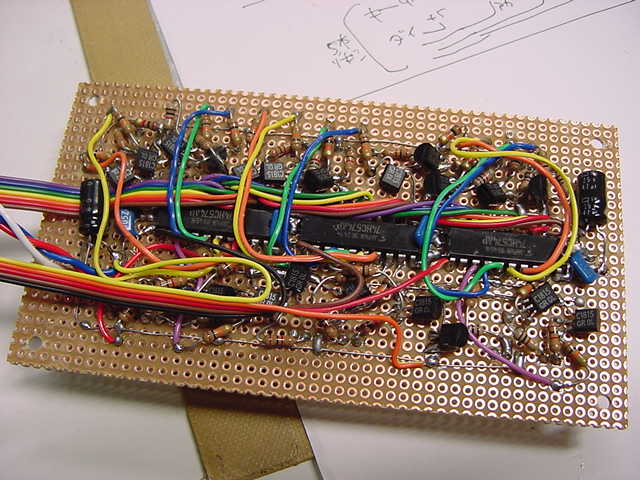

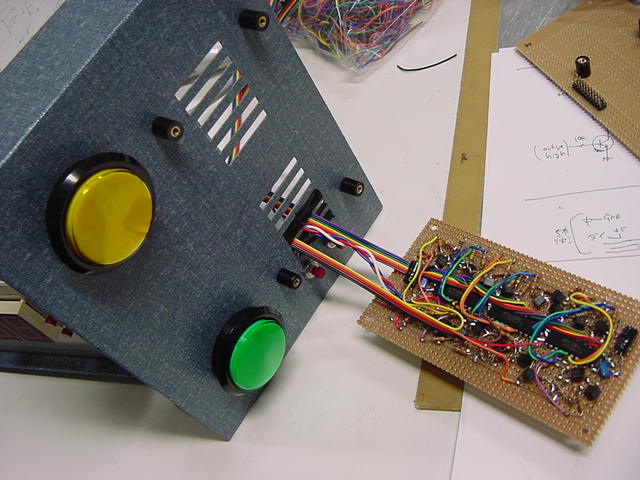

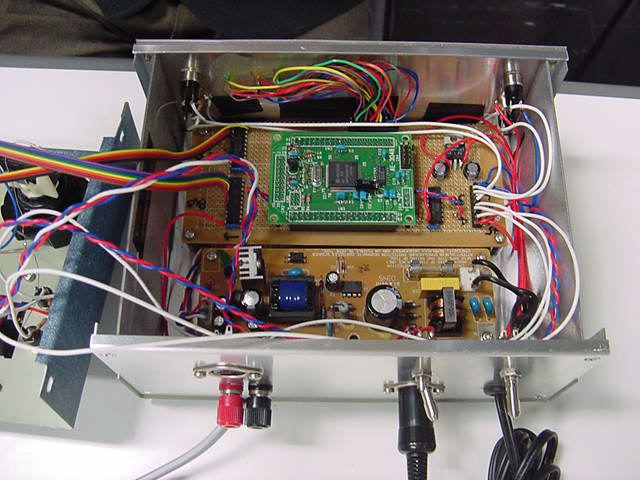

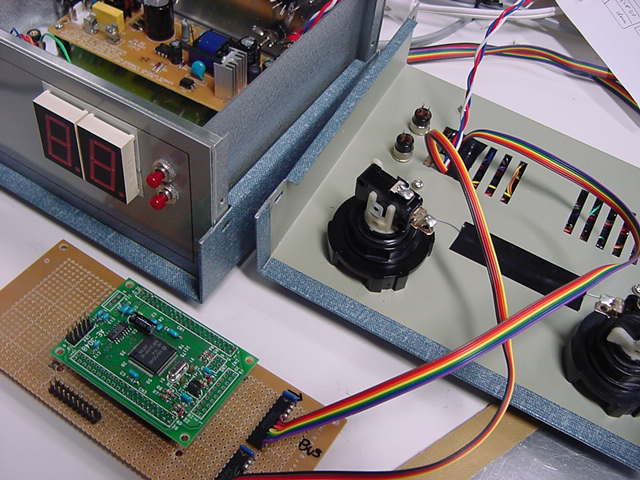

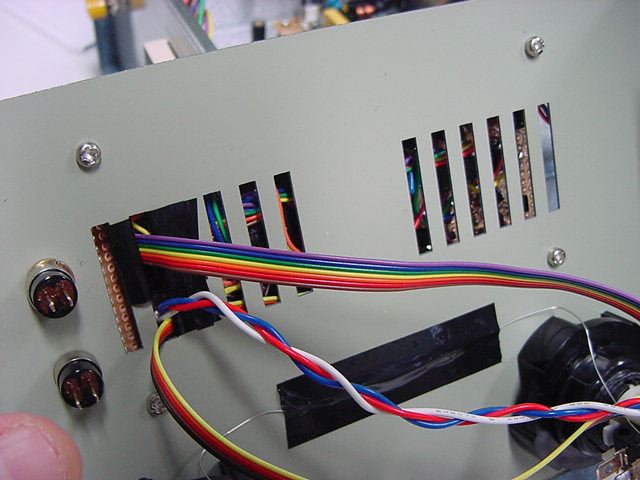

音楽愛好家のsanoさんより依頼された特製マシンの製作ですが、 年末の ケースの穴あけ を受けて、新年から約3日かけて、取り付けた部品に基づいて回路を設計しつつ、 ハンダ付けを行いました。 気合いを入れて7セグメントのLEDに大型のものを使ったのはいいのですが、 7セグメントそれぞれにトランジスタのドライバが必要となり、 けっこう回路規模が増大しました。 また、フロントパネルの7セグメントLEDはデータシートが無かったので、 テスタでセグメントを探って回路図を作りました。 さてさて、いよいよ次にはAKI-H8のソフトウェア開発です。 ソフトを走らせないとまったく意味の無いハードですが、 とりあえず今日はここまでです。 どんな装置になるかは、お楽しみに・・・。
