「広義の楽器」用ツールとしてのMIDI活用

長嶋 洋一


楽器演奏情報プロトコルとしてのMIDIを離れて、広い意味での音楽情報処理ツールのための 汎用プロトコルとしてのMIDI活用について、実例とともに紹介する。具体的な作品やシステム での適用事例、専門的技術を従来ほど必要としないカードマイコンを利用したオリジナルMIDI ツールの開発、Javaによる開発環境の検討などの紹介とともに、汎用インターフェースとしての MIDIのメリットとデメリットについて考察・検討する。

1. はじめに

コンピュータ音楽(Computer Music)創造環境の構成要素として、これまで色々な要素技術や概念に ついて検討するとともに、具体的な作品として実験的な応用を試みてきている[1-8]。ここでは、 世界的な音楽演奏情報のための統一規格であるMIDIを活用して、市販の電子楽器などの機器のために 用いるだけでなく、オリジナル開発した各種の機器そのものにMIDIを組み込み、開発環境"MAX"に よって効率的かつ有効な研究開発を行っている。本稿では、このような状況について紹介するとともに、 音楽情報科学におけるMIDI活用の可能性と課題について報告とともに検討する。

2. MIDIシステム化の実例

楽器メーカから提供される電子楽器や音源を用いて、ソフトハウスから提供されるシーケンス ソフトによって音楽演奏情報を記述する、という形態のコンピュータ音楽は一般的なものであるが、 これはビジネス領域でもホビー領域でも広く一般に行われているものであり、本研究ではこのような 環境はあまり採用していない。たとえば、「ステージ上のPerformerが自由に身振りによって音響と 映像を駆動したようなパフォーマンスを実現したい」というような目標を持った場合、そのような 市販のセンサや制御機器は非常に特殊で高価な製品が海外にあるものの、結局は民生の電子楽器と 同様に、提供される機能仕様に限定された使い方しか実現できないために、作品を創造する、という 立場からは常に欲求不満と妥協の連続となってしまう。このような状況に対して、よりアーティストに フリーハンドを提供する統合された創造支援環境を実現していきたい、という目的が本研究の重要な 原動力になっている。 たとえば、

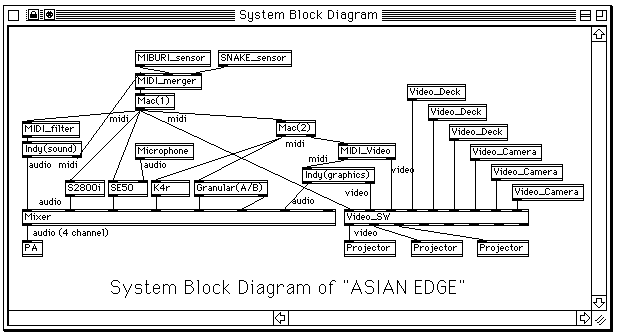

これは、1996年7月13日に日本コンピュータ音楽協会「コンピュータ音楽の現在'96」 (ジーベックホール)で発表した、インタラクティブ・マルチメディアcomputer music作品 "Asian Edge"のシステム図である。ここでは、身振りを検出するセンサを身に付けたPerformerの 動きは音響サンプルをトリガしたりCGをリアルタイムに動かしたり、ビデオカメラによる実映像や 映像作家の創った背景映像をリアルタイムにスイッチングすることで音楽を進行させていく。 このような作品に満足に使用できる機器が存在しないために、たいていの機器やソフトウェアを オリジナル開発するところから作曲が始まる。 また、

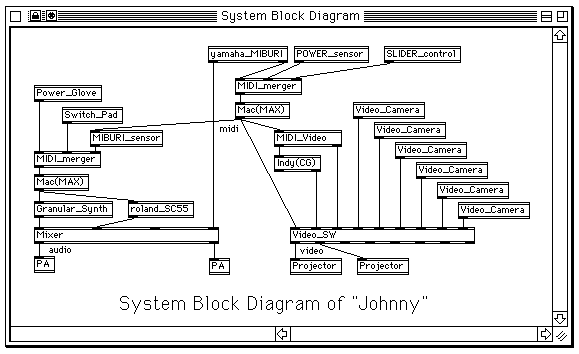

これは1996年10月19日に「京都メディア・アート週間」(関西ドイツ文化センター)で発表した、 インタラクティブ・マルチメディア作品"Johnny"のシステム図である。ここでも、ステージ中央で ダンスPerformanceを行うための各種センサは全てオリジナル開発するとともに、映像系・CG系・ センサ情報のパターン認識処理・音楽系・全体の制御系なども全てMIDIベースで統合され、環境 "MAX"によって柔軟にシステムのチューニングを行っている。

3. オリジナルMIDIツールの例

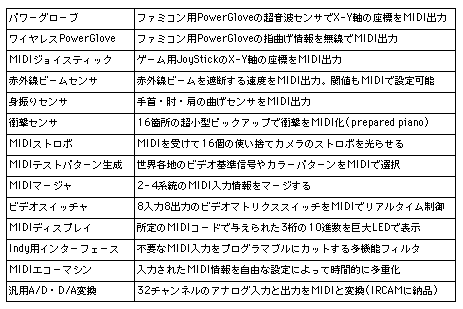

筆者がこれまでに開発したオリジナルMIDIツールの一部としては、以下のようなものがある。

4. MIDIツールの開発環境

このようなMIDIツールを実現するためには、従来は汎用CPUの搭載されたいわゆるマイコン ボードを製作し、ここにMIDI信号のためのシリアル通信LSIを載せて、必要なCPUプログラムを アセンブラで記述する必要があった。このような方法を取らない場合には、MIDIツールごとに パソコンを1台ずつ割り当てる必要があるが、設備投資と手間だけでなく機動性に欠ける方法であった。 しかし最近のカードマイコンの登場によって、このような状況は非常に改善されてきている。

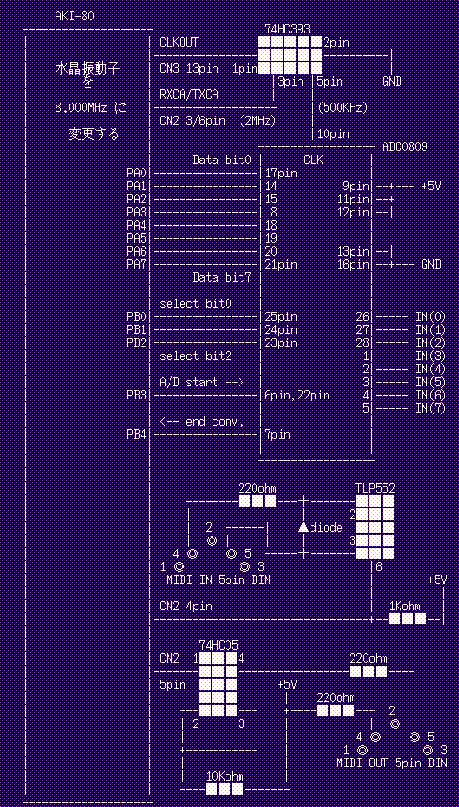

これは、筆者が愛用しているMIDIツールのもっとも基本となるシステムの回路図であり、 これだけで上記のMIDIツールのかなりのものがカバーされている、いわばエッセンスと なっている。この図は電子メイルとしてFAXを宛先に発信したものであり、受信した FAX機をプリンタとして利用した。回路図が特殊なCADでなくplain textとして表現できる ほどに単純であることに注意されたい。

この回路図は、本研究会の前身である任意団体「音楽情報科学研究会」メンバーによる インターネット上のメイリングリストjmacs-ML(現在は消滅)との情報交換を基本として Nifty-ServeのMIDIフォーラム内に開設された「音楽情報科学」会議室に筆者が紹介した ものであり、この電子会議室では音楽家・演奏家・愛好家などが情報交換や議論を行っている。 筆者の紹介したこの回路図をもとに、エレクトロニクスの専門家でないアマチュアが実際にこの システムを製作し、筆者の提供したCPUプログラムとともに現実にオリジナルMIDIセンサとして 完成させ、自作のセンサを接続して活用している実績があり、最近はさらに「脳波センサ」 「心拍センサ」などの話題に広がってきている。

回路図にある「AKI-80」とは、秋葉原にある秋月電子のオリジナルのカードマイコンであり、 東芝製の多機能8ビットCPUを中心に置いた、低価格高性能のボードである。このキットを いわば「部品」として使うことで、従来のマイコンシステムに比べて一桁ほど手間がかからずに 簡単にハードウェアを製作できるようになった。そして、AKI-80の周辺にはたった3個のICが あればMIDI入出力が実現でき、さらにたった1個のA/D変換チップによって、同時に8チャンネルの アナログ電圧をリアルタイムにMIDI情報として利用できる、オリジナルMIDIツールが完成してしまう。

電子会議室でこの記事を参考に実際に製作した人からのリクエストで、筆者が提供したCPUのプログラムは 次のようなリストである。

手元のサンプルプログラムを紹介します。これは既に作ったものそのままなので、仕様としては
 ・A/D入力のIN(0)-IN(5)までの6チャンネルを出力する
 ・MIDI入力のうち、ノートオン/オフだけを、全てMIDIチャンネルを1チャンネルに書き換えて出力し
  つつ、チャンネルプレッシャー出力としてA/D入力情報をマージして出力する
 ・PIOのポートBのビット5のLEDを点滅させる
という動作をします。以下の=========================で挟まれた部分だけを切り出したファイル
を、「****.HEX」という名前のインテルHEXファイルとして、ROMライタに転送するとOKです。オフ
セットアドレスは0番地にして下さい。
==========================================================================
:0700000031FF9FF3C368000C
:1C002000220008D9ED5B00903E80B2676BDB187713CB9AED530090D908FBED4DDF
:20006600ED452100803EA0360023BC30FA3ECFD31D3EFFD31D3E07D31D3ECFD31F3E10D30B
:200086001F3E07D31F3E18D31B3E04D31B3EC4D31B3E01D31B3E00D31B3E02D31B3E20D3E8
:2000A6001B3E18D3193E04D3193EC4D3193E01D3193E10D3193E05D3193E68D3193E03D387
:2000C600193EC1D319ED5EFBDB183E00320F90D31EAF321090CD1A02CD9A01CDEC00CD2263
:2000E60001CDD00118F2ED5B06902A0490A7ED52C83E00D319DB19CB57C83E88B2676B7E37
:20010600D31813CB9AED530690C9ED5B04903E88B2676B7013CB9AED530490C9ED5B029052
:200126002A0090A7ED52C83E80B2676B4613CB9AED530290CB78281E78FEF8D0FEF038058D
:20014600AF320890C978E60F320A9078E6F0320890AF320990C93A0890FE00C8FEC0C8FEA7
:20016600D0C83A0990FE0020093C32099078320B90C9AF3209903A0890FE90C078320C90F2
:200186000690CD10013A0B9047CD10013A0C9047CD1001C93A0D903C320D90FE00C03A0E3F
:2001A600903CE67F320E90FE1E2805FE2D280EC93A0F90E601F620320F90D31EC93A0F908B
:2001C600E601E6DF320F90D31EC93A18903C321890FE32D8AF321890DB1ECB67C8DB1CCBA4
:2001E6003F4F3A10906F2600111190197EB9281579773217903A1090F6D047CD10013A17DE
:200206009047CD10013A10903C321090FE062004AF3210903A0F90E6204F3A1090B1D31EE8
:0D022600F608D31E00E6F7D31E320F90C974
:00000001FF
==========================================================================

これは「インテルHEX形式」と呼ばれる、EPROMをプログラムするための「ROMライタ」に RS-232-Cで転送するためのものであり、これが得られれば、専門外の人であればこのデータを 得るためのアセンプラプログラミングについては省略してしまうことが可能となる。このような ボランティアの協力は、同じ音楽情報科学愛好者として共にオリジナルMIDIツールによる新しい 可能性を求めていきたい「仲間」にとっては自然な協力であり、世界のcomputer music コミュニティでも日常的な文化となっている。

5. C言語による開発環境

AKI-80のようなカードマイコンでオリジナルMIDIツールを開発する場合のネックとしては、 ソフトウェア開発言語としてのアセンブラの必要性も大きな壁となる。従来のパソコン上での MIDIツール開発の場合には、ローランドのMPUボードなどによって比較的高速処理の必要な MIDI信号周辺のプログラミングが吸収されるために、C言語のような重い言語でも記述できたが、 MIDI周辺のハードウェアを直接に制御する必要があるAKI-80などの場合には、C言語では処理 しきれない問題点となっていた。

そこで筆者は、Cは知っているがアセンプラに深入りしたくないというプログラマのための AKI-80ライブラリを試作してみた。使用したのは秋月電子の2,500円のCコンパイラ体験版 であり、このコンパイラがCソースをアセンブラソースに変換する機構を解析して、MIDI処理の 高速部分についてはオリジナルのライブラリを用意することによって、低速な部分やユーザ インターフェース部分を、以下のようにC言語で記述できるようにしたものである。

#include	"library.c"		/* Common Tools for AKI-80 */

initial(){
	lcd_module_setting();		/* using Port[A] */
	timer_0_setting();		/* about 10msec */
	midi_port_setting();		/* sio_a */
	enable_interrupt();		/* EI */
	sio_dummy_read();		/* omajinai */
}

line_disp( int tt ){
	int t;
	t = 14-(tt%15);
	switch(t){
		case  0: disp_string( 0x40, "Hello World    H"); break;
		case  1: disp_string( 0x40, " Hello World    "); break;
		case  2: disp_string( 0x40, "  Hello World   "); break;
		case  3: disp_string( 0x40, "   Hello World  "); break;
		case  4: disp_string( 0x40, "    Hello World "); break;
		case  5: disp_string( 0x40, "d    Hello World"); break;
		case  6: disp_string( 0x40, "ld    Hello Worl"); break;
		case  7: disp_string( 0x40, "rld    Hello Wor"); break;
		case  8: disp_string( 0x40, "orld    Hello Wo"); break;
		case  9: disp_string( 0x40, "World    Hello W"); break;
		case 10: disp_string( 0x40, " World    Hello "); break;
		case 11: disp_string( 0x40, "o World    Hello"); break;
		case 12: disp_string( 0x40, "lo World    Hell"); break;
		case 13: disp_string( 0x40, "llo World    Hel"); break;
		case 14: disp_string( 0x40, "ello World    He"); break;
	}
}

midi_display(){
	if( midi > 127 ){
		if( midi > 0xef ) rsb = 0;
		else{
			rsb = midi & 0xf0;
			channel = midi & 0x0f;
			dcb = 0;
		}
	}
	else{
		if( rsb == 0 ){}
		else if( (rsb == 0xc0) || (rsb == 0xc0) ){
			disp_hex( 7, rsb+channel );
			disp_hex( 10, midi );
			disp_string( 13, "  ");
		}
		else{
			if( dcb == 0 ){
				keyno = midi;
				dcb = 1;
			}
			else{
				dcb = 0;
				if( (rsb==0x90) && (midi!=0) ){
					disp_hex( 7, rsb+channel );
					disp_hex( 10, keyno );
					disp_hex( 13, midi );
				}
			}
		}
	}
}

main(){
	int timer,t;
	t = 0;
	initial();
	disp_string( 0, "MIDI =          ");
	while(1){
		tx_midi_check();
		lcd_disp_check();
		midi = rx_midi_check();
		if( midi < 256 ){
			tx_midi_set( midi );
			midi_display( midi );
		}
		if( ram_get(timer_flag) != 0){
			ram_put( timer_flag, 0 );
			timer++;
			if( timer > 50 ){
				timer = 0;
				line_disp(t++);
			}
		}
	}
}

6. Java言語による開発環境

C言語に代わってプログラミング言語の主役になろうとしているJava言語でMIDIツールを 開発する、という発想は誰にも自然な流れである。メインストリームとしては、現在アナウンス されている「Javaチップ」が多種大量の民生機器に使用されて、それがJavaチップ版のAKI-**と してカードマイコン化されたものを使う、という方向である。しかしこれにはまだ時間がかかる ために、筆者は「JavaでAKI-80のMIDI処理をプログラミングしてみる」という実験を行ってみた。

このためには、まずsunのサイトから公開されているJava言語仕様と仮想マシン仕様(VMSPEC)を 理解し、さらに具体的なJavaプログラム(バイトコード)の構造を解析してみる必要があった。 結局、Javaアプレットを解析して逆コンパイルするためのオリジナルコンバータを製作して みることで、JavaからCへのコンバータというツールの試作版を開発することができた。

import java.awt.*;
import java.applet.*;
import java.lang.*;
import java.io.*;

public class miditx extends Applet implements Runnable{
    int py[],oy[],data[],flag,channel;
    Graphics g;
    private Thread flow;
    Font font;

    public void init(){
	channel = 8;
	system_initial();
    }

    public void run(){
	try {
		while(true){
		        Thread.sleep(100);
		        input_check();
		        if( flag != 0 ){
			midi_transmit();
			repaint();
		        }
		}
	}
	catch(Exception e) {}
    }

    public void start(){
	flow = new Thread(this);
	flow.start();
    }

    public void stop(){
	flow.stop();
    }

    public boolean mouseDrag(Event e, int x, int y){
	event_check(x,y);
	return true;
    }

    public boolean mouseDown(Event e, int x, int y){
	event_check(x,y);
	return true;
    }

    void event_check(int x, int y){
	int z;
	for(int i=0;i < channel;i++){
		z = 40 + 40*i;
		if( (x>z-10) && (z+10>x) && (9y) ){
			oy[i] = py[i]; py[i] = y;
			flag++;
		}
	}
    }

    void input_check(){
	/* dummy */
    }

    void midi_transmit(){
	/* dummy */
    }

    public void paint(Graphics g){
	int z;
	flag = 0;
	for(int i=0;i < channel;i++){
		z = 40+40*i;
		g.setColor(Color.black);
		g.fillRect(z-10,oy[i]-5,20,10);
		g.setColor(Color.yellow);
		g.fillRect(z-1,10,2,180);
		g.setColor(Color.green);
		g.fillRect(z-10,py[i]-5,20,10);
		g.setColor(Color.blue);
		g.fillRect(z-8,py[i]-3,16,6);
		data[i] = (190-py[i])*127/180;
	        g.setColor(Color.white);
	        g.setFont(font);
	        String word = "Data(" + String.valueOf(i+1) + ") = " + String.valueOf(data[i]);
	        g.drawString(word, 355, 30+22*i);
	}
    }

    void system_initial(){
        setBackground(Color.black);
        font = new java.awt.Font("TimesRoman", Font.PLAIN, 16);
	py = new int[channel]; oy = new int[channel]; data = new int[channel];
	for(int i=0;i < channel;i++) py[i] = 190;
	flag = 0;
    }

}
これは、一例としてJavaで記述したアプレットのプログラムであり、実際にブラウザ上で

のように走る。このバイトコードをそのままオリジナルのコンバータで変換して、 このために作ったライブラリとともにCコンパイラでコンパイルすることで、最終的に 「マウスによって画面のスライダが動く」というJavaアプレットでエミュレーション した動作が、「アナログ入力をMIDI出力する」マシンとして実現できた。

7. おわりに

MIDIによるオリジナルツールの開発について報告と検討を行った。ZIPIやRMCPなど 新しいプロトコルの提案も世界的に続いているが、DATやMDがあってもカセットテープが 消滅しないように、もっとも基本的なプロトコルとしてのMIDIは今後も活用されていく ものと思われる。今後もさらに新しい実験のために必要なマシンを開発していくとともに、 音楽情報科学コミュニティとして共有できる情報はホームページなどの場を通じて公開し、 共有していきたい。
